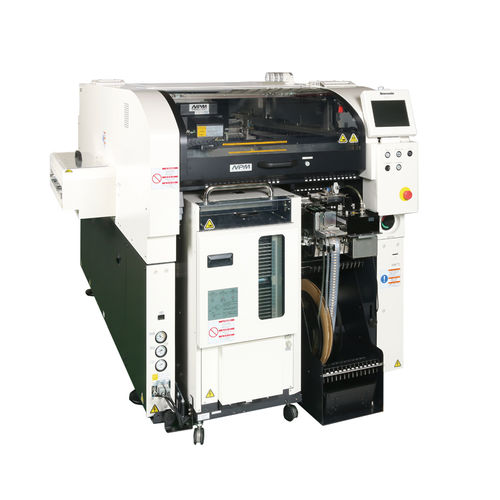

La piattaforma NPM-TT2 (Next Production Modular-Twin Tray II) rappresenta la nuova generazione di produzione modulare a vassoi gemelli della pluripremiata piattaforma NPM di Panasonic, ideale per qualsiasi mix.
Rafforzando ulteriormente il processo SMT per accogliere un maggior numero di pezzi forniti dai vassoi in modalità completamente indipendente, NPM-TT2 lavora schede fino a 510 x 590 mm e la sua funzionalità a doppia corsia consente l'assemblaggio di più di un prodotto o di due prodotti diversi contemporaneamente.
Dotata di un'avanzata testa leggera a 3 ugelli V2 (100N), di un'opzione di illuminazione pin-in-place e di alimentatori di stick impilabili, la NPM-TT2 è leader in termini di capacità di posizionamento dispari.
- Compatibile con testina leggera a 8 o 3 ugelli V2
- Gamma di pezzi: (01005) 0402 chip a 1 20L x 90W x 28T fino a BGA fino a 80 x 80 componenti
- Lavorate fino a 40 vassoi e 26 ingressi fissi di nastro e bobina per lato per un totale di 92 ingressi disponibili
- Riduzione dei tempi di inattività grazie all'ispezione intelligente dei componenti prima del prelievo e alle posizioni intercambiabili di alimentatore e vassoio
- Compatibile con alimentatori e ugelli intelligenti della serie CM e NPM
Modalità a corsia singola: L 50 x L 50 ~ L 510 x L 590
Modalità a doppia corsia: L 50 x L 50 ~ L 510 x L 300
Dimensioni del PCB (mm) - Dimensione M
Modalità a corsia singola: L 50 x L 50 ~ L 510 x L 510
Modalità a doppia corsia: L 50 x W 50 ~ L 510 x W 260
Tempo di scambio del PCB - Modalità a corsia singola: 4.0 s (senza componenti montati sul retro del PCB)
Modalità a doppia corsia: 0 s* *Nessuno 0 quando il tempo di ciclo è di 4,0 s o meno
Sorgente elettrica - CA trifase 200, 220, 380, 400, 420, 480 V 2,5 kVA
Sorgente pneumatica - Min.0,5 MPa, 200 L /min (A.N.R.)
Dimensioni (mm) * - L 1.300 [*2] x P 2.798 [*3] x H 1.444 [*4]
[*1]
---
