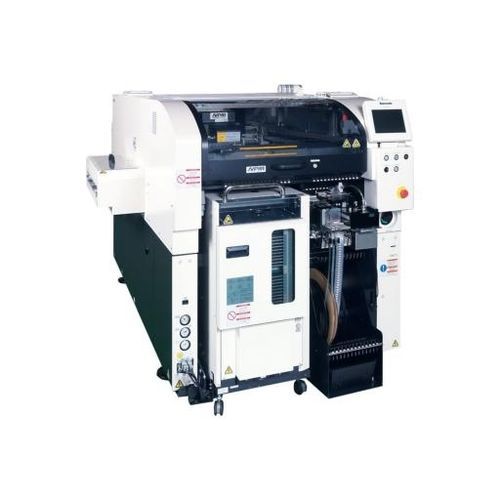

Macchina pick and place SMT NPM-W2
per PCB semplice o a doppia facciatamodulare

macchina pick and place SMT
macchina pick and place SMT
macchina pick and place SMT
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Applicazioni
SMT, per PCB semplice o a doppia facciata
Altre caratteristiche
modulare

Descrizione

L'NPM-W2 amplifica le capacità dell'NPM-W originale con un incremento del 10% della produttività e del 25% della precisione. Inoltre, integra nuove innovazioni come la nostra incomparabile telecamera a riconoscimento multiplo. Insieme, queste caratteristiche estendono la gamma di componenti fino al microchip di 03015 mm, pur mantenendo la capacità di lavorare con componenti di 120x90 mm fino a 40 mm di altezza e connettori lunghi quasi 6" (150 mm). Dotato di una rivoluzionaria Multi Recognition Camera che combina in modo unico tre distinte funzionalità di imaging in un unico sistema: allineamento 2D, ispezione dello spessore dei componenti e misurazione della complanarità 3D. - Maggiore produttività e qualità con l'integrazione dei processi di stampa, posizionamento e ispezione - Per schede e PCB di dimensioni maggiori, fino a 750 x 550 mm, con una gamma di componenti fino a 150 x 25 x 30 mm - Maggiore produttività dell'area grazie al posizionamento a doppia corsia - Carrelli di alimentazione e banchi di ugelli a cambio rapido - Testa leggera a 16 ugelli (per 77.000 CPH) con una maggiore precisione di piazzamento fino a 25um (cpk ≥ 1,0) Dimensioni PCB (mm) * - Corsia singola Montaggio in batch: L 50 x L 50 ~ L 750 x L 550 montaggio a 2 posizioni: L 50 x L 50 ~ L 350 x L 550 [*1] Dimensioni del PCB (mm) * - Doppia corsia Doppio trasferimento (Batch): L 50 × L 50 ~ L 750 × L 260 Trasferimento doppio (2 posizioni): L 50 × L 50 ~ L 350 × L 260 Trasferimento singolo (lotto): L 50 × W 50 ~ L 750 × W 510 Trasferimento singolo (2 posizioni): L 50 × W 50 ~ L 350 × W 510 [*1] Sorgente elettrica - CA trifase 200, 220, 380, 400, 420, 480 V 2,8 kVA

---

Cataloghi

NPM-W2
NPM-W2
4 Pagine
NPM-W2S
NPM-W2S
2 Pagine
NPM SERIES
NPM SERIES
12 Pagine
