Scheda rete RS485 NETCARD

di protezione contro gli incendi

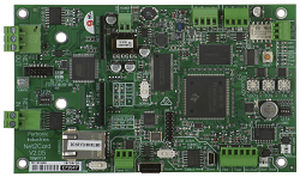

La scheda di rete Pertronic F220 Net2 (NET2CARD) è l'elemento centrale del sistema di rete Pertronic F220-Net2. Una scheda di rete F220 Net2 può essere configurata per interfacciare uno dei seguenti dispositivi a una rete F220-Net2: Centrale antincendio Pertronic F220® e/o più NCU Net2 o display remoti Net2 Stazione di lavoro Pertronic FireMap Dispositivo master Modbus Sistema basato su testo ASCII, compreso il sistema di chiamata infermiera, la stampante o il cercapersone NCU e display remoti Ogni scheda di rete fornisce un bus periferico di rete per comunicare con le periferiche RS-485 compatibili con Net2. Il bus è in grado di indirizzare fino a otto NCU Net2 o Mini-Mimic Net2. Interfaccia FireMap® di Pertronic Se configurata come interfaccia FireMap, la scheda di rete F220 Net2 interfaccia l'intera rete con una workstation FireMap tramite una connessione Ethernet TCP/IP. Interfaccia Modbus Se configurata come interfaccia Modbus, la scheda di rete F220 Net2 fornisce un'interfaccia bidirezionale supervisionata tra un sistema di rete F220-Net2 e un dispositivo master Modbus, come un sistema di gestione degli edifici. La scheda di rete fornisce 3.000 oggetti di mappatura nodale booleani (NMO). Gli NMO possono essere configurati come bobine Modbus, ingressi discreti, registri di mantenimento o registri di ingresso. (Un registro Modbus può contenere fino a 16 NMO). Qualsiasi oggetto o evento della centrale antincendio F220 all'interno della rete F220-Net2 può essere mappato a qualsiasi NMO. Interfaccia di testo ASCII Se configurata come interfaccia di testo ASCII, la scheda di rete F220 Net2 esporta eventi selezionati del sistema antincendio come testo ASCII, adatto a stampanti, cercapersone, sistemi di chiamata infermiera o altri sistemi basati sul testo. Il formato del messaggio di uscita è definito in FireUtils® utilizzando un modello semplice e versatile.
