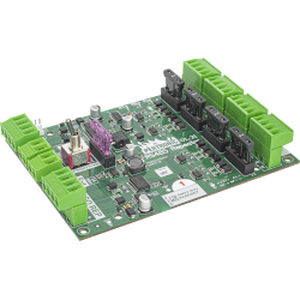

Ripetitore per rivelatori d'incendio RS485

a trasmissioneisolatoRS-485

Panoramica del prodotto
Il ripetitore/splitter RS-485 RS485REP crea segmenti di bus RS-485 elettricamente separati per estendere e distribuire la comunicazione bidirezionale half-duplex da una porta master fino a cinque porte ripetitori. L'unità può essere installata all'interno di un quadro di allarme incendio o in un contenitore separato.

Caratteristiche principali

• Canale master: 1 x porta RS-485 (IDC + tipo Phoenix)
• Canali ripetitori 1–4: 4 x porte ripetitori RS-485 non isolate
• Canale ISO Repeater: 1 x porta ripetitore RS-485 isolata
• Opzioni di alimentazione: tre ingressi — Master (K2 & K3), alimentazione esterna (K5 & K9), porta RS-485 isolata (K8)
• Interruttore (SW1) per isolare i ripetitori 1–4 dall'alimentazione Master o selezionare alimentazione esterna
• Terminazione: resistenza di terminazione Master opzionale (jumper); resistenze di terminazione 120 Ω abilitate permanentemente su ripetitori 1–4 e ISO Repeater
• Daisy-chaining: connettore aggiuntivo per collegamento in serie di più unità Repeater/Splitter
• Indicatori: 3 LED per alimentazione DC, RX Master, TX Master
• Capacità: il contenitore Pertronic Loop Responder ospita due schede RS-485 Repeater/Splitter

Specifiche tecniche

• Codice prodotto: RS485REP
• Nome modello: RS485 Repeater
• Funzione: ripetitore/splitter RS-485 bidirezionale half-duplex fino a cinque porte ripetitori
• Connettori canale master: IDC e tipo Phoenix
• Porte ripetitori: 4 non isolate + 1 isolata (ISO)
• Ingressi di alimentazione: Master (K2 & K3), Esterna (K5 & K9), Porta isolata (K8)
• Controllo isolamento: interruttore SW1 isola i ripetitori 1–4 dal Master; ISO Repeater può essere isolato dai ripetitori 1–4 e dal Master
• Resistenze di terminazione: 120 Ω su ripetitori 1–4 e ISO Repeater; terminazione Master tramite jumper opzionale
• LED: alimentazione DC, RX Master, TX Master
• Montaggio: interno al quadro di allarme o in contenitore separato

Ordine e installazione

• Codice prodotto | Descrizione: RS485REP | RS485 5 Way Repeater/Splitter Printboard Assy
• Installazione: montare su quadri Pertronic compatibili o in contenitore separato; prevedere cablaggio per Master, alimentazione esterna e porta isolata secondo necessità
• Casi d'uso: estensione di reti RS-485, isolamento di segmenti per prevenire loop di massa o guasti, collegamento in serie di unità per installazioni di grandi dimensioni
