Sistema allarme incendio F220-Net2

Panoramica
La rete Pertronic F220-Net2 collega più centrali antincendio F220, Unità di Controllo di Rete Net2 (Net2 NCU) e display remoti Net2 in un unico sistema di allarme antincendio tollerante ai guasti. Prioritizza il traffico di allarme e controllo per garantire trasmissioni rapide anche sotto elevato carico di rete.

Su una rete Pertronic F220-Net2

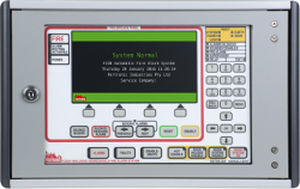

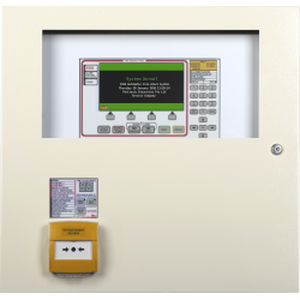

• Qualsiasi centrale collegata può essere controllata e monitorata da qualsiasi Net2 NCU

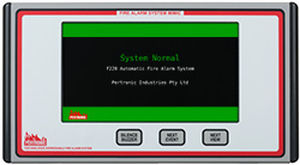

• Le informazioni di qualsiasi centrale possono essere visualizzate su qualsiasi Net2 NCU o display remoto Net2
• Eventi in qualsiasi punto della rete possono attivare o influenzare azioni su qualsiasi centrale collegata

Composizione della rete

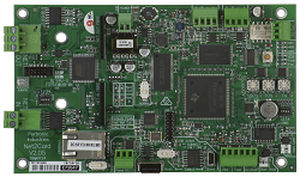

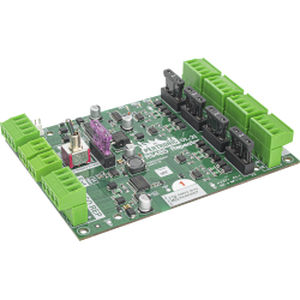

Una rete F220-Net2 supporta fino a 133 schede di rete Net2 (nodi). Ogni nodo può interfacciare uno dei seguenti elementi alla rete:

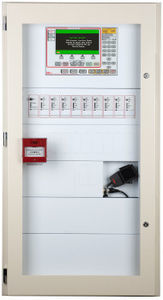

• Una centrale F220 (FP) e/o più Net2 NCU o display remoti Net2
• Dispositivo master Modbus
• Postazione Pertronic FireMap®
• Sistemi basati su testo ASCII, inclusi stampante o cercapersone

Una singola scheda di rete può collegare fino a otto Net2 NCU o display remoti Net2 e fino a otto controller di display/output LED. Ogni NCU può fornire controllo e monitoraggio completi di una o tutte le centrali in rete.

Caratteristiche

• Fino a 100.000 mappature di oggetti tra centrali per sistema
• Fino a 5.000 mappature di oggetti verso una singola centrale
• 640 ingressi di rete configurabili per centrale (più oggetti possono essere mappati per ingresso)
• 359 ingressi logici per centrale
• Numeri di zona supportati da 0 a 64.999
• Descrittori in testo semplice per ingressi di rete, NMO, NCU e display remoti (mini-mimiche)

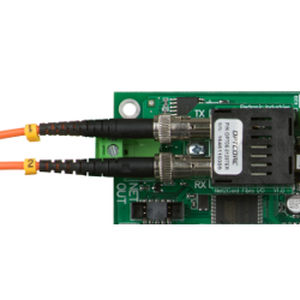

• Moduli fibra ottica plug-in consentono una combinazione di coppie twistate RS-485 e segmenti in fibra ottica
• Interfaccia Modbus bidirezionale che fornisce:

  • 3.000 Nodal Mapping Objects (NMOs) booleani
  • Possibilità di mappare fino a 8 timer da qualsiasi centrale sui registri Modbus
  • Watchdog I/O mappabile

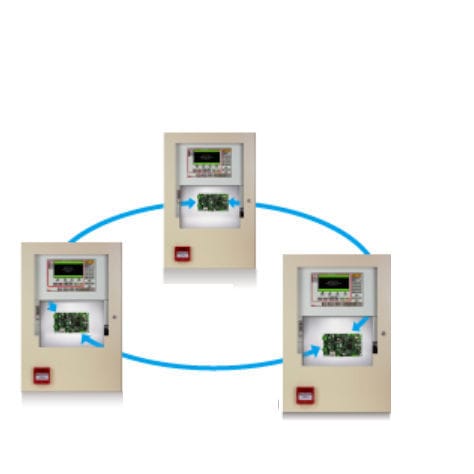

• Topologia ad anello garantisce che un singolo guasto di cavo non interrompa l'operazione della rete
• Supervisione automatica dei guasti che rileva guasti a terra sui segmenti in rame, interruzioni di circuito e modifiche dei nodi/configurazione
• Programmabile tramite Pertronic FireUtils® su connessione Ethernet protetta da password
• Tempi di upload tipici: 34 nodi < 1 minuto; 130 nodi < 5 minuti
• Sincronizzazione automatica dell'orologio di sistema e regolazione per ora legale
• Ora e data di sistema regolabili da qualsiasi centrale
• Dispositivi di loop testabili da qualsiasi Net2 NCU
• Gli utenti possono resettare o disabilitare singoli dispositivi di loop, instradamento di allarme, timer, blocchi logici e ingressi di rete da qualsiasi Net2 NCU
• Registro eventi recenti di rete e registri dati delle centrali (inclusa la cronologia) accessibili da NCU, centrali e mimiche a piena funzione
• Registri dati delle centrali scaricabili su FireUtils® da qualsiasi nodo
• Log diagnostici NET2CARD Linux OS disponibili per analisi dal supporto tecnico Pertronic
• Rete F220-Net2 a 133 nodi certificata AS 7240.13:2006 da un laboratorio accreditato IANZ
• Elencata in Activfire (afp-3054) conforme a AS 7240.13:2006

Specifiche tecniche

• Massimo nodi per rete: 133
• Mappature oggetto tra centrali (sistema): fino a 100.000
• Mappature oggetto verso una singola centrale: 5.000
• Ingressi di rete configurabili per centrale: 640 (più oggetti mappabili per ingresso)
• Ingressi logici per centrale: 359
• Numeri di zona supportati: 0 a 64.999
• Media di rete: coppia twistata RS-485 e/o fibra ottica (moduli fibra plug-in)
• Supporto Modbus: 3.000 NMOs booleani; fino a 8 timer mappabili su registri; watchdog I/O mappabile
• Tolleranza ai guasti: topologia ad anello; un singolo guasto di cavo non interrompe l'operazione
• Supervisione guasti: rileva guasti a terra, interruzioni di circuito e modifiche nodo/configurazione
• Programmazione: Pertronic FireUtils® via Ethernet protetta da password
• Tempi di upload: 34 nodi < 1 minuto; 130 nodi < 5 minuti
• Orologio: sincronizzazione automatica e regolazione ora legale
• Diagnostica e log: registro eventi rete, registri dati scaricabili, log NET2CARD Linux OS
• Norme e certificazione: Certificato AS 7240.13:2006 (sistema 133 nodi); elencata Activfire afp-3054
