Modulo di interfaccia RS-485 FIBNET

in fibra otticadi rete locale

Panoramica

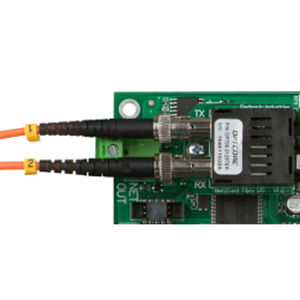

I convertitori in fibra ottica Pertronic Net2 (FIBNET) forniscono porte di rete in fibra duplex per la scheda di rete Pertronic Net2 (NET2CARD). Ogni modulo convertitore termina un'estremità di un segmento di collegamento in fibra e dispone di connettori RX e TX separati per i cavi a fibra duplex. I convertitori sono disponibili per fibra multimodale e monomodale e con connettori ST o SC.

Caratteristiche
I moduli supportano il funzionamento multimodale (MMF) e monomodale (SMF) e sono disponibili nei formati di connettore ST (a baionetta) o SC (push-in). La NET2CARD accetta qualsiasi combinazione di convertitori fibra e connessioni in rame RS-485. La scheda dispone di due porte di rete, NET IN e NET OUT, ciascuna configurabile come Rame (senza convertitore fibra), Fibra multimodale (con FIBNET-MMF o FIBNET-MMF-SC) o Fibra monomodale (con FIBNET-SMF o FIBNET-SMF-SC). Assicurarsi che entrambe le estremità di un collegamento in fibra utilizzino terminazioni compatibili con il tipo di cavo.

Informazioni per l'ordine
Codice prodotto — Descrizione
FIBNET-SMF-SC-15/13 — Convertitore fibra monomodale BiDir singolo per NET2CARD (60 km), connettore SC, 1550 nm Tx, 1310 nm Rx
FIBNET-SMF-SC-13/15 — Convertitore fibra monomodale BiDir singolo per NET2CARD (60 km), connettore SC, 1310 nm Tx, 1550 nm Rx
FIBNET-MMF — Convertitore fibra multimodale per NET2CARD (2 km), connettore ST
FIBNET-MMF-SC — Convertitore fibra multimodale per NET2CARD (2 km), connettore SC
FIBNET-SMF — Convertitore fibra monomodale per NET2CARD (20 km), connettore ST
FIBNET-SMF-SC — Convertitore fibra monomodale per NET2CARD (20 km), connettore SC

Documenti
Scheda tecnica disponibile per i convertitori Net2 (scheda prodotto elencata nella pagina prodotto).

Specifiche tecniche

• Famiglia prodotto: convertitori fibra FIBNET per NET2CARD
• Funzione: modulo convertitore fibra duplex che collega un'estremità di un segmento di collegamento in fibra a NET2CARD
• Connettori: RX e TX separati su ogni modulo
• Tipi di connettore disponibili: ST (a baionetta) o SC (push-in)
• Tipi di fibra supportati: multimodale (MMF) e monomodale (SMF)
• Esempi di portata: MMF fino a ~2 km; SMF fino a 20 km o 60 km a seconda del modello
• Esempi di lunghezze d'onda (modelli SMF BiDir): 1550 nm Tx / 1310 nm Rx o 1310 nm Tx / 1550 nm Rx
• Compatibilità: Funziona con la scheda di rete Pertronic Net2 (NET2CARD); le porte NET IN e NET OUT sono configurabili come Rame, MMF o SMF
• Nota: Entrambe le estremità di un collegamento in fibra devono utilizzare terminazioni appropriate al tipo di cavo
