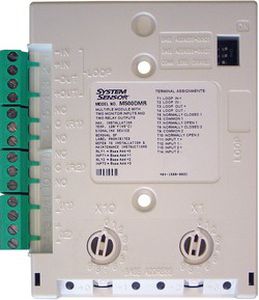

Modulo I/O digitale M500DMR

per montaggio su guida DIN

Il modulo di System Sensor M500DMR indirizzabile analogico a doppio ingresso e doppia uscita supervisiona due circuiti di ingresso da dispositivi di commutazione esterni e fornisce anche due contatti di commutazione unipolari senza tensione non monitorati per dispositivi esterni. I canali di ingresso possono essere sottoposti a supervisione sia latched che analogica: esistono tre stati latched separati, normale, circuito aperto e allarme/corto combinato. La supervisione analogica monitora continuamente il circuito supervisionato, restituendo un segnale proporzionale alla resistenza del circuito. Il modulo può essere montato in una scatola a muro, su una guida DIN o all'interno di qualsiasi tipo di contenitore. Indipendentemente dal metodo di montaggio scelto, l'interruttore di indirizzo è visibile e accessibile per la selezione. Per facilitare la manutenzione e l'individuazione dei guasti, sia i LED che gli interruttori di indirizzo sono visibili senza dover rimuovere il coperchio della scatola di montaggio. L'M500DMR incorpora un isolatore di loop che isola le connessioni loop in e loop out in caso di cortocircuito su una delle due connessioni. Caratteristiche Modulo a doppio ingresso e doppia uscita L'ingresso 2 (I2) e il relè 2 (R2) possono essere disabilitati individualmente mediante gli interruttori DIP del modulo Incorpora un isolatore per il loop analogico indirizzabile Utilizza 2, 3 o 4 spazi di indirizzamento dei moduli Piattaforma meccanica comune per le versioni con montaggio su scatola, pannello e guida DIN Interruttori di indirizzo decadici visibili e selezionabili su due piani Visibilità LED grandangolare
