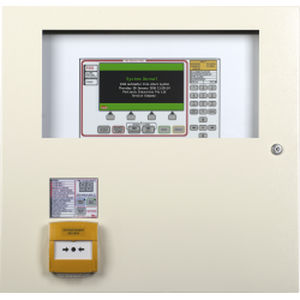

Pannello di comando per allarme antincendio F220®

analogicoindirizzabileprogrammabile

Panoramica del prodotto
Il sistema di rilascio agente estinguente Pertronic F220 fornisce controllo automatico e manuale di uno o più sistemi di soppressione incendi. La soluzione integra il pannello antincendio analogico indirizzabile Pertronic F220 con il controller di rilascio ARC2. Un singolo pannello F220 può ospitare più ARC2; ogni ARC2 supervisiona e controlla un sistema di soppressione.

Tipi di postazioni di controllo

• Agent Control Station (ACS2): tastiera e display, conto alla rovescia Time-to-Discharge, LED di stato/guasto, disattivazione locale del buzzer, comandi Modalità Manuale e Automatica.
• Local Control Station (LCS2): simile all'ACS2 ma senza LED di guasto per un funzionamento locale semplificato.

Funzionamento e intervento manuale
Il sistema supporta il rilascio automatico o manuale dell'agente. La Modalità Manuale può impedire il rilascio in qualsiasi momento, anche dopo l'avvio automatico. Ogni postazione dispone di un punto di chiamata manuale (MCP) a sportellino per attivare manualmente il rilascio.

Segnaletica AV e armadi
Sono disponibili segnali audio-visivi (AV) per interni e versioni impermeabili con messaggi selezionabili, segnali acustici e timer di conto alla rovescia ad alta visibilità opzionale. I pannelli F220 sono forniti in varie dimensioni e stili di armadio, incluse varianti slim e impermeabili.

Caratteristiche

• Controllo della soppressione basato sul pannello Pertronic F220 analogico indirizzabile
• Più controller ARC2 per pannello F220
• Rilascio agente automatico o manuale con possibilità di annullamento/disabilitazione da qualsiasi postazione
• Supporto fino a nove postazioni esterne per ARC2

Caratteristiche del controller di rilascio (per controller)

• Ritardo automatico configurabile: 5–90 secondi
• Ritardo manuale configurabile e indipendente: 5–90 secondi
• Comunicazione RS485 con postazioni di controllo; fino a nove postazioni esterne
• Tempi di mantenimento di uscita configurabili: 20 s, 30 s, 60 s, 5 min
• Ingresso guasto bassa pressione; feedback opzionale tramite interruttore di pressione per confermare il rilascio

Informazioni per l'ordine

• F220-A10U/5A-ARC — F220, armadio 10U, 2 loop, PSU 5 A, fornito con ARC2, pannelli bianchi
• F220-A13U/5A-ARC — F220, armadio 13U, 2 loop, PSU 5 A, fornito con ARC2, pannelli bianchi
• F220-A13U/11A-ARC — F220, armadio 13U, 2 loop, PSU 11 A, fornito con ARC2, pannelli bianchi
• F220-A16U/5A-ARC — F220, armadio 16U, 2 loop, PSU 5 A, fornito con ARC2, pannelli bianchi
• F220-A16U/5A-ARC-EXT — F220, armadio 16U, 2 loop, PSU 5 A, ARC con ACSDISP+OL sulla porta, pannelli bianchi
• F220-A16U/11A-ARC — F220, armadio 16U, 2 loop, PSU 11 A, fornito con ARC2
• F220-A16U/11A-ARC-EXT — F220, armadio 16U, 2 loop, PSU 11 A, ARC con ACS sulla porta esterna
• F220-A28U/5A-ARC — F220, armadio 28U, 2 loop, PSU 5 A, fornito con ARC2, pannelli bianchi
• F220-A28U/11A-ARC — F220, armadio 28U, 2 loop, PSU 11 A, fornito con ARC2, pannelli bianchi
• F220-A28US/5A-ARC — F220, armadio slim 28U, 2 loop, PSU 5 A, fornito con ARC2, pannelli bianchi
• F220-A28US/11A-ARC — F220, armadio slim 28U, 2 loop, PSU 11 A, fornito con ARC2, pannelli bianchi

Documenti

• Datasheet
• Manuale utente Agent Release System (ARC2)
• Specifiche di ingegneria F220 Extinguishing Agent Control System

Specifiche tecniche

• Sistema: controllo automatico di uno o più sistemi di soppressione basato su Pertronic F220 con controller ARC2
• Controller per sistema: un ARC2 per sistema; più ARC2 supportati su un singolo pannello F220
• Postazioni di controllo: ACS2 (indicatori/comandi completi) e LCS2 (senza LED guasto); fino a nove postazioni esterne per ARC2
• Intervento manuale: Modalità Manuale per inibire il rilascio; MCP a sportellino in ogni postazione
• Segnaletica AV: interna e impermeabile con messaggi selezionabili, segnali acustici e timer opzionale
• Armadi: varie dimensioni e stili, incluse varianti slim e impermeabili
• Ritardi: ritardi automatico e manuale configurabili da 5 a 90 secondi
• Tempi di mantenimento: 20 s, 30 s, 60 s o 5 min
• Comunicazioni: bus RS485 verso le postazioni di controllo
• Ingressi guasto: ingresso guasto bassa pressione; feedback opzionale tramite interruttore di pressione
