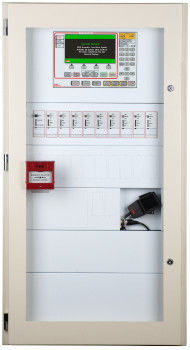

Centralina di rilevamento e di allarme di incendio manuale F220®

automatica

Panoramica del prodotto
Il Pertronic F220 è un quadro antincendio intelligente, modulare, espandibile e connettibile in rete, progettato per installazioni commerciali e industriali. Approvato secondo la norma australiana AS 7240.2 (basata su ISO 7240.2), l'F220 identifica la posizione esatta delle attivazioni e si integra con Pertronic FireMap® per la visualizzazione grafica dell'impianto.

Display e interfaccia
Il quadro è dotato di un display TFT a colori da 7 pollici (800 x 480) e di una tastiera separata per massimizzare l'area di visualizzazione. Gli stati di allarme sono evidenziati con barre rosse e testo di grandi dimensioni per una rapida identificazione. Configurazione e interrogazione supportate via Ethernet o USB con l'applicazione Pertronic FireUtils®.

Funzionalità principali

• Display TFT a colori 7 pollici, 800 x 480 pixel
• Tastiera separata per massimizzare le informazioni visibili
• Identificazione automatica e precisa della posizione di allarmi e segnali
• Alarm View chiara con testo leggibile di 5 mm
• Monitora e controlla fino a 20 loop analogue addressable (AA) e fino a 3.180 sensori
• Supporta fino a 1.980 moduli I/O, pulsanti manuali e dispositivi di allarme AA
• Rete: fino a 160 quadri su F220‑Net2 ad alta velocità e tollerante ai guasti; adattatori in fibra ottica supportati
• Processore RISC a 32 bit su ogni quadro, unità display e nodo di rete
• Sistema di avviso occupanti opzionale con test integrati e segnali acustici personalizzabili
• Programmazione cause & effect: blocchi logici, timer, controllo ventilatori e deluge
• Rilevazione virtuale per alta sensibilità con immunità ai falsi allarmi
• Test utente e disattivazione selettiva di uscite, sensori, zone e ingressi di rete dalla tastiera
• Interfacce: Ethernet, USB, bus seriali RS‑485; interfaccia EWIS disponibile
• Log di cronologia specializzati che conservano gli eventi critici
• Percorso di aggiornamento semplice da Pertronic F120A a F220
• Ampia gamma di armadi, incl. opzioni impermeabili; assemblaggi personalizzati disponibili
• Testato indipendentemente e elencato ActivFire (afp‑3054) secondo AS 7240.2, AS 7240.4, AS 7240.13 e AS 4428.3

Note
I codici prodotto sul sito indicano per impostazione predefinita pannelli frontali bianchi. Per specificare pannelli frontali grigi aggiungere il suffisso "-G" al codice prodotto (es.: F220‑A28U/5A‑G).

Informazioni per l'ordine
Esempi di codici:

• F220‑A13U/5A‑NOASE — Armadio 13U, 2 loop, PSU 5 A
• F220‑A16U/11A — Armadio 16U, 2 loop, PSU 11 A
• F220‑A28U/22A — Armadio 28U, 2 loop, PSU 22 A
• F220‑A40U/11A — Armadio 40U, 2 loop, PSU 11 A
• F220‑A28US/5A/NCU — Armadio 28U slim, 2 loop, PSU 5 A, Network Control Unit

Consultare la scheda tecnica per l'elenco completo dei codici e delle configurazioni personalizzate.

Documenti

• Scheda tecnica
• Certificato ActivFire
• Specifiche ingegneristiche F220
• Manuale operatore F220

Specifiche tecniche

• Display: TFT 7 pollici, 800 x 480 pixel
• Circuiti AA massimi: 20 loop
• Sensori massimi: fino a 3.180
• Moduli I/O e dispositivi: fino a 1.980
• Rete: fino a 160 quadri su F220‑Net2; adattatori fibra ottica supportati
• Processore: RISC 32 bit per quadro/nodo
• Interfacce: Ethernet, USB, RS‑485, PC via FireUtils
• Opzionali: Occupant Warning System, EWIS, amplificatori (60W, 120W), Network Control Unit
• Armadi: 600 mm, 10U, 13U, 16U, 22U, 28U, 28US (slim), 40U; opzioni impermeabili
• Norme / Omologazioni: AS 7240.2, AS 7240.4, AS 7240.13, AS 4428.3; elencato ActivFire (afp‑3054)
