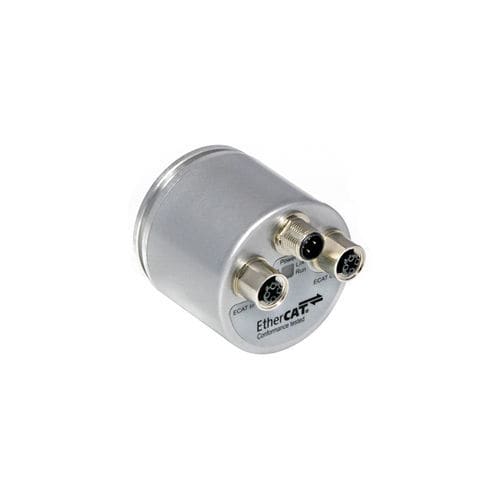

Encoder rotativo assoluto IXARC

otticomagneticomeccanico

Interfaccia - Interfaccia - EtherCAT Profilo - CoE (CANopen over EtherCAT, DS-301+DS-406) Caratteristiche - Caricatore all'avvio, Assi rotanti Velocità di Trasmissione - 10 / 100 Mbit Interfaccia Tempo Ciclo - ≥ 80 µs Funzioni di Programmazione - Risoluzione, Preset, Conteggio Direzione Uscite - Driver di Uscita - Ethernet Dati elettrici - Tensione di Alimentazione - 10 – 30 VDC Potenza Assorbita - ≤ 2,5 W Tempo di Accensione - 10⁵ h Sensore - Tecnologia - Magnetico Risoluzione Mono Giro - 16 bit Risoluzione Multi Giro - 12 bit Multigiro Tecnologia - Auto contatore alimentato ad impulsi magnetici (nessuna batteria, nessuna marcia) Precisione (INL) - ±0,0878° (≤12 bit) Codice - Binario Specifiche ambientali - Grado di Protezione (Albero) - IP65 Grado di Protezione (Involucro) - IP65 Umidità - 98%, non allo stato liquido Dati meccanici - Materiale Involucro - Acciaio Rivestimento Involucro - Catodica Protezione dalla Corrosione (> 720 h resistenza alla nebbia salina) + Pittura liquido Flangia - Square, □ 2.5" (5) Materiale di Flangia - Alluminio Tipo Albero - Solid, Single Flat, Length = 22.4 mm Materiale Albero - Acciaio inossidabile V2A (1,4305; 303) Albero Carico Massimo - assiale 40 N, radiale 110 N Durata Minima Meccanica (10^8 giri con Fa/Fr) - 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N) Inerzia del Rotore - ≤ 30 gcm² [≤ 0.17 oz-in²]
