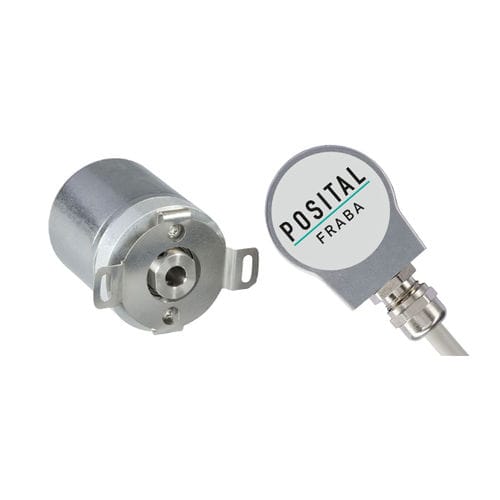

L'immagine è solo a scopo illustrativo. Si rimanda al disegno tecnico dettagliato a fine pagina.
Interfaccia -
Interfaccia - Profibus DP
Profilo - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254)
Diagnostica - Memoria
Funzioni manuali - Selettore indirizzo interruttore 0-99 e terminale di resistenza (con tappo di connessione)
Caratteristiche - Asse rotondo
Velocità di Trasmissione - ≤12 Mbaud
Interfaccia Tempo Ciclo - ≥ 1 ms
Funzioni di Programmazione - Risoluzione, fattore di gearing (risoluzione fisica), velocità di scala + filtro, preimpostata (punto zero), direzione di conteggio, finecorsa, numero di nodo, teach-in, la diagnosi
Uscite -
Driver di Uscita - Profibus Data Interface, galvanically isolated via opto-couplers
Dati elettrici -
Tensione di Alimentazione - 10 – 30 VDC
Potenza Assorbita - ≤ 1.5 W
Tempo di Accensione - 720 h resistenza alla nebbia salina)
