Encoder rotativo assoluto IXARC

otticomeccanico16 bits

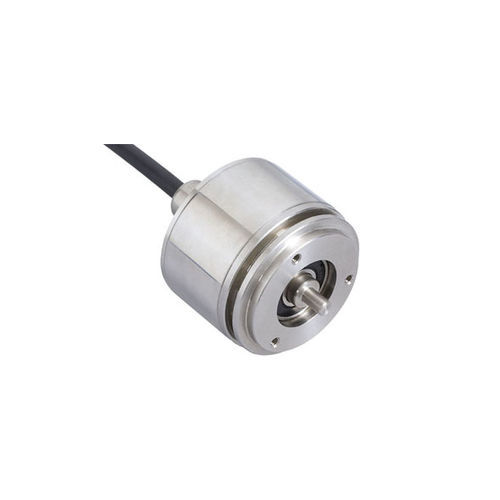

L'immagine è solo a scopo illustrativo. Si rimanda al disegno tecnico dettagliato a fine pagina. Interfaccia - Interfaccia - CANopen Profilo - DS-406 Funzioni manuali - Selettore indirizzo interruttore 0-99 e terminale di resistenza (con tappo di connessione) Caratteristiche - Asse rotondo Velocità di Trasmissione - min. 20 kBaud, max. 1 MBaud Interfaccia Tempo Ciclo - ≥ 1 ms Video Manual - video-link Watch a simple installation video Funzioni di Programmazione - Risoluzione, preset, 2 finecorsa, 8 CAMS, velocità di trasmissione, CAN-Identifier, bootloader, modalità di trasmissione: interrogazione, ciclico, sync Uscite - Driver di Uscita - Ricetrasmettitore (ISO 11898), isolato galvanicamente con Opto-Couplers Dati elettrici - Tensione di Alimentazione - 10 – 30 VDC Potenza Assorbita - ≤ 2,5 W Tempo di Accensione - < 1 s Protetto da Inversione di Polarità - Sì Corto Circuito di Protezione - Sì EMC Emissione di Disturbi - DIN EN 61000-6-4 EMC: Immunità ai Disturbi - DIN EN 61000-6-2 MTTF - 13,5 anni @ 40 °C Sensore - Tecnologia - Ottico Risoluzione Mono Giro - 16 bit Risoluzione Multi Giro - 14 bit Multigiro Tecnologia - Cambio meccanico (senza batteria) Precisione (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Codice - Binario Specifiche ambientali - Grado di Protezione (Albero) - IP66/IP67 Grado di Protezione (Involucro) - IP66/IP67 Umidità - 98%, non allo stato liquido Dati meccanici - Tappo di Connessione Materiale - Senza Materiale Involucro - Acciaio inossidabile (V2A) (1.4305, 303) Rivestimento Involucro - no Rivestimento
