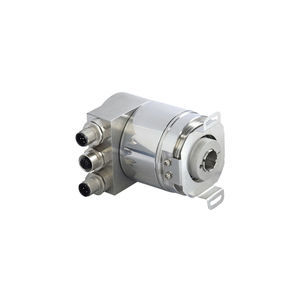

L'immagine è solo a scopo illustrativo. Si rimanda al disegno tecnico dettagliato a fine pagina.
Interfaccia -
Interfaccia - SSI Preset + incrementale
Impulsi incrementali opzionali - 2048
Funzioni manuali - Preset + complemento tramite cavo o connettore
Interfaccia Tempo Ciclo - ≥ 25 µs
Uscite -
Driver di Uscita - SSI (RS422) / Incr. (RS422)
Output Incremental - A, /A, B, /B
Offset fase Rettangolo - 90° ± 4.5° electrical
Max. Risposta in frequenza - 2 MHz
Dati elettrici -
Tensione di Alimentazione - 4.5 – 30 VDC
Potenza Assorbita - ≤ 1.5 W
Tempo di Accensione - 720 h resistenza alla nebbia salina) + Pittura liquido
Flangia - Flangia quadrata, □ 2.5" 63.5 mm (9)
Materiale di Flangia - Alluminio
Tipo Albero - Albero pieno, appiattito su un lato, lunghezza = 20 mm
Materiale Albero - Acciaio inossidabile V2A (1,4305; 303)
Albero Carico Massimo - assiale 40 N, radiale 110 N
