Encoder rotativo assoluto IXARC
otticomeccanico14 bits

encoder rotativo assoluto
encoder rotativo assoluto
encoder rotativo assoluto
encoder rotativo assoluto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
assoluto
Tecnologia
ottico, meccanico
Risoluzione encoder assoluti
14 bits
N. giri encoder assoluti
14 bits
Costruzione
con flangia sincronizzata
Tensione di alimentazione
24 VDC, 15 V DC, 12 V DC
Materiale
in acciaio inossidabile, in acciaio
Livello di protezione
IP67, IP66, EMC
Dimensioni della flangia

58 mm (2 in)

Diametro dell'asse

14 mm (1 in)

Lunghezza

71,2 mm (2,803 in)

Temperatura di processo

Max.: 85 °C (185 °F)

Min.: -40 °C (-40 °F)

Descrizione

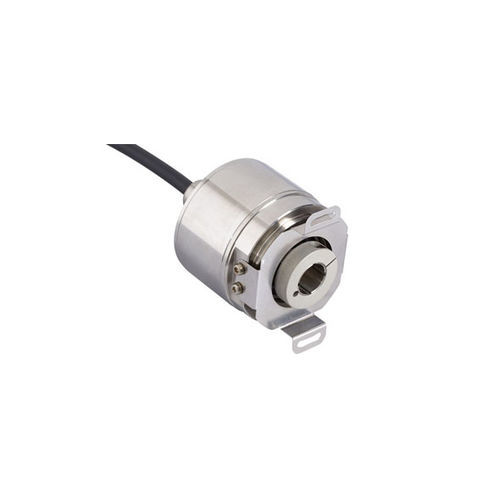

L'immagine è solo a scopo illustrativo. Si rimanda al disegno tecnico dettagliato a fine pagina. Interfaccia - Interfaccia - CANopen Profilo - DS-406 Funzioni manuali - Selettore indirizzo interruttore 0-99 e terminale di resistenza (con tappo di connessione) Caratteristiche - Asse rotondo Velocità di Trasmissione - min. 20 kBaud, max. 1 MBaud Interfaccia Tempo Ciclo - ≥ 1 ms Video Manual - video-link Watch a simple installation video Funzioni di Programmazione - Risoluzione, preset, 2 finecorsa, 8 CAMS, velocità di trasmissione, CAN-Identifier, bootloader, modalità di trasmissione: interrogazione, ciclico, sync Uscite - Driver di Uscita - Ricetrasmettitore (ISO 11898), isolato galvanicamente con Opto-Couplers Dati elettrici - Tensione di Alimentazione - 10 – 30 VDC Potenza Assorbita - ≤ 2,5 W Tempo di Accensione - < 1 s Protetto da Inversione di Polarità - Sì Corto Circuito di Protezione - Sì EMC Emissione di Disturbi - DIN EN 61000-6-4 EMC: Immunità ai Disturbi - DIN EN 61000-6-2 MTTF - 13,5 anni @ 40 °C Sensore - Tecnologia - Ottico Risoluzione Mono Giro - 13 bit Risoluzione Multi Giro - 14 bit Multigiro Tecnologia - Cambio meccanico (senza batteria) Precisione (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Codice - Binario Specifiche ambientali - Grado di Protezione (Albero) - IP66/IP67 Grado di Protezione (Involucro) - IP66/IP67 =Umidità - 98%, non allo stato liquido Dati meccanici - Tappo di Connessione Materiale - Senza
