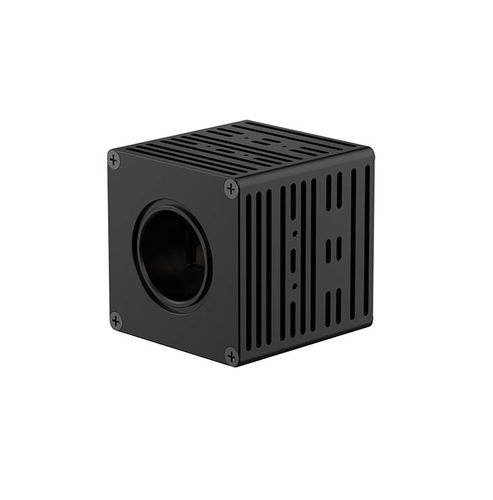

Telecamera con scansione di area Pr-GE

di visione per macchina industrialeper controllo di qualitàda laboratorio

Descrizione
Il modulo camera SWIR Pr-GE è una fotocamera a matrice a onde corte compatta, progettata per l'integrazione in sistemi di visione industriale e linee di ispezione. Adotta un rilevatore InGaAs ad alta sensibilità e un algoritmo di elaborazione immagini adattativo, supporta elevate frequenze di acquisizione con ROI e dispone di controllo attivo della temperatura per prestazioni stabili. Le interfacce USB3.0, Camera Link e CVBS e l'attacco C permettono un'integrazione flessibile.

Caratteristiche principali

• Pitch pixel: 15μm
• Pixel attivi: 640×512
• Frame rate max: 150 fps (USB) / 300 fps (Camera Link)
• Interfacce digitali: USB3.0, Camera Link (opzionale); analogico: CVBS
• Controllo attivo della temperatura e interfaccia UART232
• Modulo compatto: 55×55×60mm³, peso 245±10g

Applicazioni

• Visione artificiale e controllo qualità automatizzato
• Miglioramento della visione per ispezioni in condizioni di scarsa visibilità
• Ispezione fotovoltaica di celle e pannelli
• Smistamento di plastica e materiali
• Rilevamento e monitoraggio laser

Specifiche tecniche

• Modello: Pr-GE
• Tipo sensore: fotodiodo PIN InGaAs
• Gamma spettrale: 0,93μm–1,7μm
• Efficienza quantica: ≥70% @1064nm / 1550nm
• Fill factor ottico: 100%
• Pitch pixel: 15μm
• Pixel attivi: 640×512
• Operabilità pixel: ≥99,8%
• Tipo di esposizione: Snapshot
• Frame rate max: 150 fps (USB) / 300 fps (Camera Link)
• Profondità dati in uscita: 10 bit; 14 bit (USB) / 12 bit (Camera Link)
• Tempo d'integrazione minimo: 10μs
• Rumore (RMS, tip.): 30 e⁻ @100μs, Gain0
• Gamma dinamico: 50 dB (Gain0) / 62 dB (Gain1) / 72 dB (Gain2)
• Corrente di buio media per pixel: ≤80ke/s @20°C
• Alimentazione: 12 V DC ±0,5 V
• Consumo: ≤5 W
• Interfaccia comando/controllo: UART232
• Formato video analogico: PAL (CVBS)
• Interfaccia video digitale: USB3.0 o Camera Link (opzionale)
• Attacco ottico: C‑Mount
• Peso modulo: 245±10 g
• Dimensioni: 55×55×60 mm³
• Temperatura di esercizio: -20°C a +55°C
• Temperatura di immagazzinamento: -40°C a +70°C
