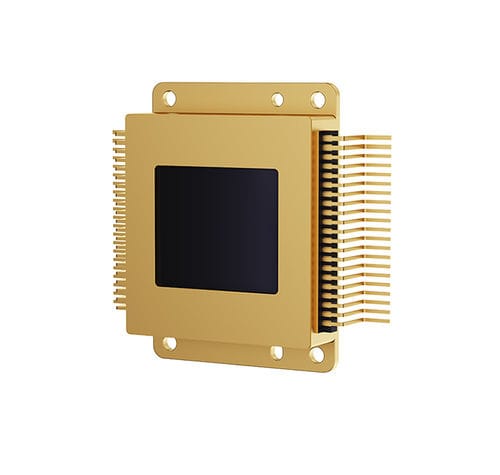

Fotorilevatore a infrarossi RS615BM1

ad infrarossi viciniInGaAsper controllo non distruttivo CND

Descrizione
Il RS615BM1 è un rivelatore di piano focale InGaAs per infrarosso a onde corte, con matrice 640×512 e passo pixel di 15 μm. Supporta funzionamento ad alta velocità e finestratura ROI ed è fornito in un involucro metallico ermetico con TEC monostadio integrato per il controllo attivo della temperatura. Il rivelatore ha basso consumo ed è adatto a diverse applicazioni industriali di imaging SWIR.

Caratteristiche

• Passo pixel: 15 μm
• Dimensione matrice: 640×512
• Frequenza massima (finestra completa): 400 fps @ 25 MHz
• Consumo tipico: ≤240 mW
• Dimensioni esterne: 32,0×23,5×7,0 mm³ (escluse le pin)
• Peso del dispositivo: 25±2 g

Applicazioni

• Miglioramento immagine e imaging SWIR in condizioni di scarsa illuminazione
• Visione artificiale e ispezione automatizzata
• Ispezione di celle fotovoltaiche
• Smistamento industriale e identificazione dei materiali
• Rilevamento e monitoraggio laser

Specifiche

• Sensore: InGaAs
• Intervallo di risposta spettrale: 0,9 μm – 1,7 μm
• Efficienza quantica: >70% (1,0 μm – 1,6 μm)
• Fattore di riempimento ottico: 100%
• Passo pixel: 15 μm
• Dimensione matrice: 640×512
• Tasso di pixel effettivi: ≥99,8%
• Frequenza massima (finestra completa): 400 fps @ 25 MHz
• Tipo di integrazione: global shutter
• Tempo minimo di integrazione: 5 μs
• Rumore di lettura (tipico): 30 e@20°C (modalità guadagno alto)
• Guadagno opzionale: 3 livelli
• Corrente di buio media per pixel: ≤100 ke/s @20°C
• Consumo in funzionamento: ≤240 mW
• Escursione del segnale di uscita: 1,8±0,1 V
• Gamma dinamica: ≥50 dB
• Non uniformità di risposta: ≤5% (non corretta)
• Tipo di confezionamento: involucro metallico ermetico (TEC monostadio integrato)
• Dimensioni esterne: 32,0×23,5×7,0 mm³ (escluse le pin)
• Peso del dispositivo: 25±2 g
• Temperatura di esercizio: -40°C – +60°C
• Temperatura di stoccaggio: -55°C – +70°C
