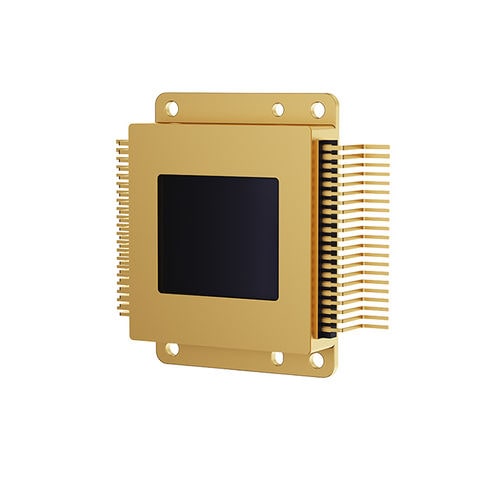

Sensore infrarossi NIR RS6152M1

a raffreddamento termoelettrico

Descrizione
RS6152M1 è un rivelatore di piano focale InGaAs digitale per infrarosso a onde corte (SWIR) con matrice 640×512 e passo pixel di 15 μm. Supporta funzionamento ad alta frequenza di frame e lettura MROI multi-finestra. Il dispositivo è contenuto in un package metallico ermetico con TEC monostadio integrato per il controllo attivo della temperatura. Progettato per applicazioni SWIR industriali e scientifiche, è indicato per visione industriale, imaging spettrale, potenziamento visivo e rilevamento laser.

Caratteristiche

• Passo pixel: 15 μm
• Dimensione matrice: 640×512
• Corrente oscura media per pixel: ≤100 ke/s @ 20°C
• Frame rate massimo (finestra completa): 120 fps
• Tipo d'integrazione: otturatore globale
• Tempo di integrazione min.: 1 μs
• Rumore di lettura (tip.): 35 e @ 20°C (alta sensibilità)
• Guadagno opzionale: 3 livelli
• Profondità dati in uscita: 13 bit
• Gamma dinamica: ≥50 dB
• Packaging: package metallico ermetico con TEC monostadio integrato
• Consumo operativo: ≤240 mW (tabella specifiche); il blocco funzionalità indica ≤200 mW
• Dimensioni (escl. pin): 32.0×23.5×7.0 mm³
• Peso dispositivo: 25 ± 2 g

Specifiche tecniche

• Modello: RS6152M1
• Materiale sensore: InGaAs
• Intervallo spettrale: 0,9 μm – 1,7 μm
• Efficienza quantica: >70% (1,0–1,6 μm)
• Fill factor ottico: 100%
• Tasso di pixel effettivi: ≥99,8%
• Rumore di lettura (tip.): 35 e @ 20°C (alta sensibilità)
• Corrente oscura media: ≤100 ke/s @ 20°C
• Tempo di integrazione min.: 1 μs
• Livelli di guadagno opzionali: 3 livelli
• Non uniformità di risposta: ≤5% (non corretta)
• Temperatura operativa: -40°C a +65°C
• Temperatura di stoccaggio: -45°C a +70°C
• Applicazioni tipiche: visione industriale, imaging spettrale, potenziamento visivo, rilevamento laser
