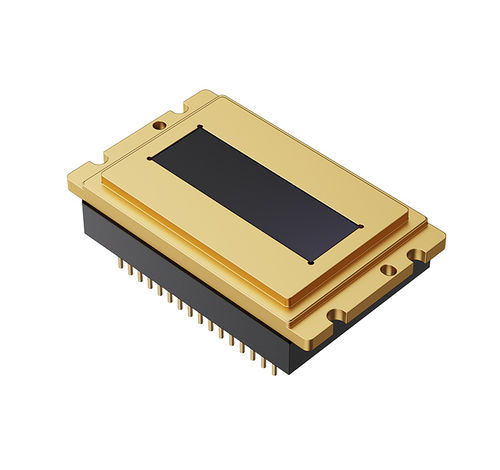

Sensore di immagine InGaAs RL01K1/RL5122-H1S00

SWIRSWIRlineare

Panoramica Il rivelatore a matrice lineare a infrarosso a onde corte RL01K1 / RL5122-H1S00 utilizza tecnologia di sensore InGaAs avanzata ed è disponibile in due formati: 1024×1 con passo pixel 12,5 μm e 512×2 con passo 25 μm. Fornisce risposta spettrale da 0,9 μm a 1,7 μm, è alloggiato in un package metal-ceramico ermetico con TEC monostadio integrato ed è progettato per imaging industriale ad alta velocità e rilevamento spettrale a basso rumore.

Caratteristiche principali

• Passo pixel: 12,5 μm / 25 μm
• Formati della matrice: 1024×1 / 512×2
• Gamma spettrale: 0,9–1,7 μm
• Frequenza di linea massima: 36 kHz
• Tempo minimo di integrazione: 15 μs
• Modalità di lettura: ITR, IWR
• Basso rumore di lettura: ~50 e (tip.) a 1–36 kHz, 20°C

Applicazioni

• Identificazione e selezione dei materiali per il riciclaggio
• Selezione e controllo qualità dei prodotti agricoli
• Ispezione di celle fotovoltaiche e monitoraggio dei processi
• Visione industriale per rilevamento difetti e controllo di processo

Specifiche

• Modello: RL01K1 / RL5122-H1S00
• Sensore: InGaAs
• Gamma di risposta spettrale: 0,9 μm – 1,7 μm
• Efficienza quantica: >70% (1,0 μm – 1,6 μm)
• Fill factor ottico: 100%
• Passo pixel: 12,5 μm (RL01K1) / 25 μm (RL5122-H1S00)
• Dimensione matrice lineare: 1024×1 (RL01K1) / 512×2 (RL5122-H1S00)
• Percentuale di pixel effettivi: ≥ 99,8%
• Frequenza massima di uscita per linea: 36 kHz
• Modalità di lettura: ITR, IWR
• Tempo minimo di integrazione: 15 μs
• Rumore di lettura (tip.): 50 e @ 1–36 kHz, 20°C
• Guadagno opzionale: ≥ 4 livelli
• Corrente di buio media per pixel: ≤ 100 ke/s @ 20°C (RL01K1) / ≤ 300 ke/s @ 20°C (RL5122-H1S00)
• Consumo elettrico in funzionamento: ≤ 200 mW
• Escursione del segnale di uscita: 1,9 ± 0,1 V
• Range dinamico: ≥ 58 dB
• Non uniformità di risposta: ≤ 5% (non corretta)
• Packaging: package metal-ceramico ermetico integrato con TEC monostadio
• Dimensioni: 25,5 × 17,7 × 7,0 mm³ (esclusa la dimensione dei pin)
• Peso del dispositivo: ~8 g
• Temperatura di esercizio: -40°C – +60°C
• Temperatura di immagazzinamento: -45°C – +70°C
