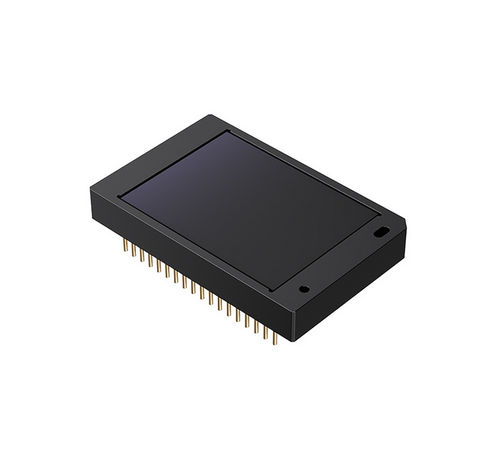

Sensore di linea infrarosso RL01K1-C0

per uso generalead uso industrialead alta risoluzione

Descrizione
Il rivelatore lineare a infrarossi a onde corte RL01K1-C0 è basato su tecnologia di sensore InGaAs e offre un formato 1024×1 con passo pixel di 12,5µm. Confezionato in package PGA ceramico senza TEC (TECless), è progettato per acquisizioni ad alta risoluzione e alta frequenza di linea con basso rumore e caratteristiche SWaP ottimizzate per imaging industriale e spettroscopia.

Caratteristiche

• Passo pixel: 12,5µm
• Dimensione matrice: 1024×1
• Consumo energetico in funzionamento: ≤200mW
• Dimensioni outline: 28,91×18,64×4,0mm3 (escluse le dimensioni dei pin)
• Peso del dispositivo: 8±2g

Applicazioni

• Selezione prodotti agricoli
• Riciclo delle risorse
• Smistamento industriale
• Ispezione fotovoltaica
• Visione artificiale

Specifiche tecniche

• Sensore: InGaAs
• Gamma di risposta spettrale: 0,9µm – 1,7µm
• Efficacia quantica: >70% (1,0µm – 1,6µm)
• Optical Fill Factor: 100%
• Passo pixel: 12,5µm
• Dimensione matrice: 1024×1
• Percentuale di pixel effettivi: >99,8%
• Frequenza massima di uscita per linea: 36kHz
• Modalità di lettura: ITR, IWR
• Tempo minimo di integrazione: 15µs
• Rumore di lettura (tip.): ≤50e@1-36kHz, 20°C
• Guadagno opzionale: ≥4 livelli
• Corrente oscura media per pixel: ≤100ke/s@20°C
• Consumo energetico in funzionamento: ≤200mW
• Escursione del segnale di uscita: 1,9±0,1V
• Gamma dinamica: ≥58dB
• Non uniformità di risposta: ≤5%, non corretta
• Tipo di packaging: package ceramico PGA (TECless)
• Dimensioni outline: 28,91×18,64×4,0mm3 (escluse le dimensioni dei pin)
• Peso del dispositivo: 8±2g
• Temperatura di funzionamento del case: -20°C – +50°C
• Temperatura di stoccaggio del case: -40°C – +60°C
