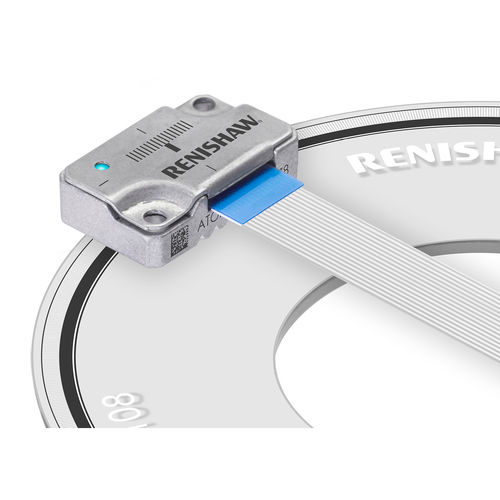

Encoder rotativo incrementale ATOM™ RCDM

otticosenza contattoanalogico

Cosa è ATOM? ATOM è l'encoder ottico lineare e rotativo incrementale senza contatto miniaturizzato di Renishaw. Il design innovativo combina dimensioni ridottissime ed eccezionale stabilità del segnale, protezione dalla sporcizia e affidabilità. Si tratta di una combinazione unica nel suo genere e costituisce un importante passo avanti nella creazione di encoder miniaturizzati con prestazioni e affidabilità di alto livello. ATOM è disponibile anche nelle varianti con cavo ad alta flessibilità o con cavo piatto (FPC) e può utilizzare righe da 20 µm e 40 µm. È disponibile una serie di interfacce, fra cui i modelli Ri (standard), Ti (elevate prestazioni) e ACi (compatta e aperta). Cosa è un disco RCDM? RCDM è un disco in vetro con graduazioni incise direttamente sulla superficie. Include una singola tacca di zero e un anello di allineamento ottico. L'anello di allineamento ottico può essere utilizzato per ridurre al minimo gli errori di allineamento angolare e migliorare l'accuratezza di installazione. Sono disponibili due versioni, con passo a 20 µm o a 40 µm, in vari diametri (20 µm: da Ø30 mm a Ø108 mm, 40 µm: da Ø17 mm a Ø108 mm) Il formato senza contatto elimina gioco, torsioni dell'albero ed altri errori di isteresi meccanica caratteristici degli encoder sigillati.
