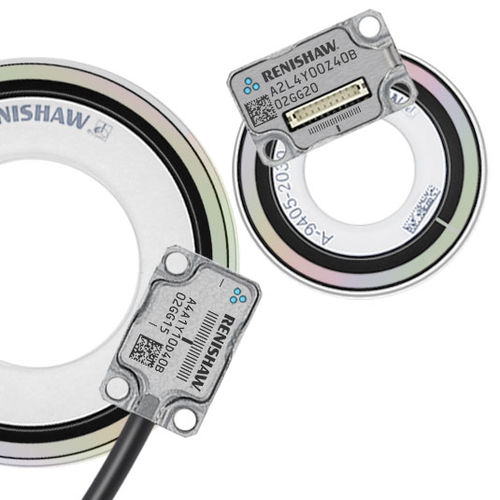

Encoder rotativo incrementale ATOM DX™ RCDM

otticosenza contattocon uscita digitale

Informazioni su ATOM DX La serie ATOM DX di Renishaw include encoder ottici incrementali di dimensioni ridottissime, con uscita digitale diretta dal lettore. Si tratta di un prodotto piccolissimo, che offre tuttavia feedback di posizione, interpolazione integrata e ottiche di filtraggio. Per ottenere dati diagnostici dettagliati, è possibile ricorrere allo Strumento diagnostico avanzato ADTi‑100 e al software ADT View che forniscono informazioni sul campo che aiutano nelle operazioni di risoluzione dei problemi e consentono di ottimizzare l'impostazione dell'encoder anche nelle applicazioni più complesse. L'encoder ATOM DX offre anche risoluzioni di appena 2,5 nm e un'ampia gamma di configurazioni. ATOM DX è disponibile anche nelle varianti con cavo e con uscita superiore e può utilizzare righe da 20 µm e 40 µm. Informazioni sui dischi RCDM RCDM è un disco in vetro con graduazioni incise direttamente sulla superficie. Include una singola tacca di zero e una fascia di allineamento ottico. La fascia di allineamento ottico può essere utilizzata per ridurre al minimo gli errori di allineamento e migliorare l'accuratezza di installazione. Sono disponibili due versioni, con passo da 20 µm o da 40 µm in incrementi graduali, in vari diametri (20 µm: da Ø30 mm a Ø108 mm, 40 µm: da Ø17 mm a Ø108 mm). Il formato senza contatto elimina gioco, torsioni dell'albero ed altri errori di isteresi meccanica caratteristici degli encoder incapsulati.
