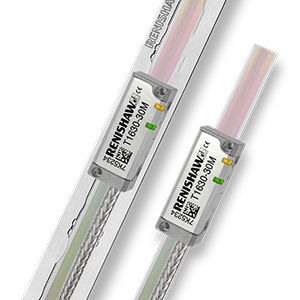

Encoder lineare incrementale TONiC™ UHV RTLC20

otticosenza contattoanalogico

Cosa è TONiC UHV? TONiC UHV porta gli encoder senza contatto ultracompatti di Renishaw nelle applicazioni Ultra auto vuoto per un migliore controllo del movimento. TONiC garantisce velocità fino a 10 m/s e, in combinazione all'interfaccia Ti, risoluzioni fino a soli 1 nm per applicazioni lineare e rotative. I sistemi TONiC sono rapidi e facili da installare e consentono di impostare ampie tolleranze e calibrazioni con la semplice pressione di un pulsante. L'elaborazione dinamica del segnale di TONiC garantisce una maggiore stabilità del segnale con un errore sottodivisionale <±30 nm per un eccellente controllo del movimento. Cosa è la riga RTLC20? RTLC20 è una riga a nastro in acciaio inossidabile a basso profilo con passo da 20 µm e tacca di zero IN-TRAC selezionabile dal cliente. Accuratezza fino a ±5 µm/m e lunghezze fino a 10 metri. Sono disponibili due diverse opzioni di montaggio. Entrambe consentono un'espansione termica indipendente e offrono la comodità di una riga a nastro. RTLC20 può essere utilizzata con il rivoluzionario sistema FASTRACK™. che consente di posizionare una rotaia in modo rapido e semplice, senza necessità di fori di fissaggio. Lo spaziatore viene rimosso e la riga a nastro viene quindi inserita nella rotaia. RTLC20-S viene fissata al substrato grazie al retro autoadesivo. Il retro autoadesivo è formulato in modo tale da consentire l'espansione della riga in modo indipendente da quella del substrato. Per completare l'installazione, entrambi i tipi di riga vengono fissati su un punto per fornire una posizione di riferimento.
