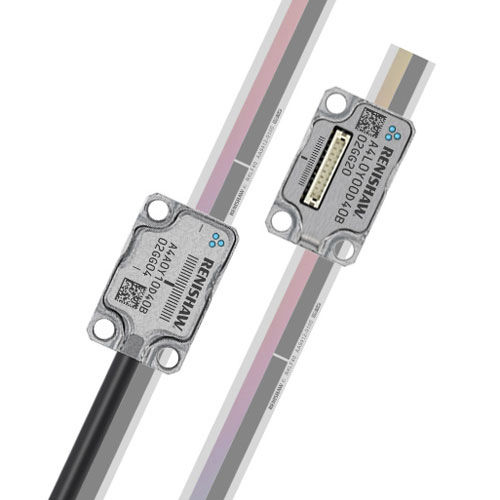

Encoder lineare incrementale ATOM DX™ RKLF

otticosenza contattocon uscita digitale

Informazioni su ATOM DX La serie ATOM DX di Renishaw include encoder ottici incrementali di dimensioni ridottissime, con uscita digitale diretta dal lettore. Si tratta di un prodotto piccolissimo, che offre tuttavia feedback di posizione, interpolazione integrata e ottiche di filtraggio. Per ottenere dati diagnostici dettagliati, è possibile ricorrere allo Strumento diagnostico avanzato ADTi‑100 e al software ADT View che forniscono informazioni sul campo che aiutano nelle operazioni di risoluzione dei problemi e consentono di ottimizzare l'impostazione dell'encoder anche nelle applicazioni più complesse. L'encoder ATOM DX offre anche risoluzioni di appena 2,5 nm e un'ampia gamma di configurazioni. ATOM DX è disponibile anche nelle varianti con cavo e con uscita superiore e può utilizzare righe da 20 µm e 40 µm. Cosa è la riga RKLF? RKLF è una sottile riga a nastro in acciaio inossidabile a basso profilo con passo da 20 o 40 µm, gradazioni incrementali e tacca di zero selezionabile dal cliente. Assicura un'accuratezza fino a ±5 µm/m ed è disponibile con lunghezze fino a 10 metri (> 10 metri su richiesta). Per offrire prestazioni di metrologia di altissimo livello, le estremità della riga RKLF vengono vincolate in modo rigido al substrato della macchina. La riga flessibile RKLF40 risulta adatta anche per le misure con arco parziale perché la sua sezione ridotta consente di avvolgerla intorno a un cilindro a un albero o a un arco con un raggio minimo di 26 mm.
