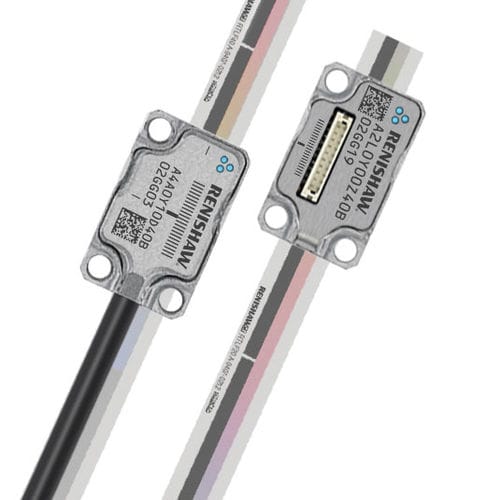

Encoder lineare incrementale ATOM DX™ RTLF

otticosenza contattocon uscita digitale

Informazioni su ATOM DX La serie ATOM DX di Renishaw include encoder ottici incrementali di dimensioni ridottissime, con uscita digitale diretta dal lettore. Si tratta di un prodotto piccolissimo, che offre tuttavia feedback di posizione, interpolazione integrata e ottiche di filtraggio. Per ottenere dati diagnostici dettagliati, è possibile ricorrere allo Strumento diagnostico avanzato ADTi‑100 e al software ADT View che forniscono informazioni sul campo che aiutano nelle operazioni di risoluzione dei problemi e consentono di ottimizzare l'impostazione dell'encoder anche nelle applicazioni più complesse. L'encoder ATOM DX offre anche risoluzioni di appena 2,5 nm e un'ampia gamma di configurazioni. ATOM DX è disponibile anche nelle varianti con cavo e con uscita superiore e può utilizzare righe da 20 µm e 40 µm. Cosa è la riga RTLF? RTLF è una riga a nastro in acciaio inossidabile a basso profilo con tacca di zero selezionabile dal cliente. Sono disponibili due livelli di accuratezza: la riga standard da 40 µm, con un'accuratezza di ±15 µm/m e le righe di precisione da 20 µm e 40 µm con accuratezza di ±5 µm/m. Tutte le righe possono essere fornite con lunghezze fino a 10 m. RTLF-S viene posizionata sul substrato tramite il retro adesivo. Il retro autoadesivo è formulato per consentire l'espansione della riga in modo indipendente da quella del substrato. Per completare l'installazione, la riga viene fissata su un punto per fornire una posizione di riferimento.
