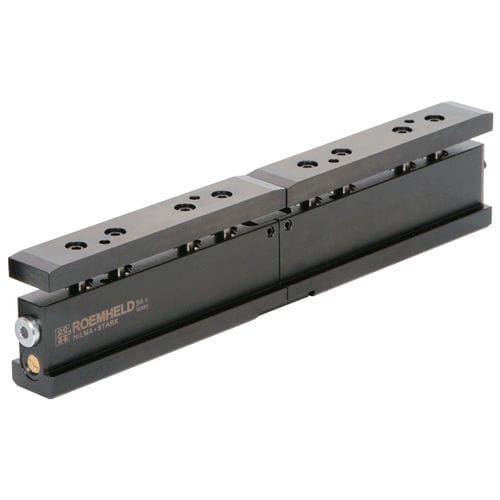

Elemento di serraggio idraulico 2.1832-1 series

per scanalatura a Trapido

Per l’impiego sullo slittone, ma anche adatto alla tavola della pressa. Il montaggio del listone di bloccaggio a doppio T avviene inserendolo nelle cave a T dello slittone o della tavola della pressa, nella posizione preferita. Il fissaggio in posizione avviene manualmente tramite viti di serraggio nel fondo della cava. Data la forma a doppio T, sia nello slittone e/o nella tavola, sia nello stampo sono necessarie cave a T. La forza di bloccaggio viene aumentata alimentando il pistone con un fluido in pressione e il ritorno del pistone avviene tramite forza della molla. Impiego • per il bloccaggio di stampi sulla tavola della pressa e sullo slittone • in condizioni di ingombro ridotto Vantaggi • Si può utilizzare l’intera superficie di bloccaggio • Nessun elemento sporgente che impedisce i movimenti • Retrofit agevole senza complicazioni di montaggio • Trasmissione della forza ideale ed uniforme
