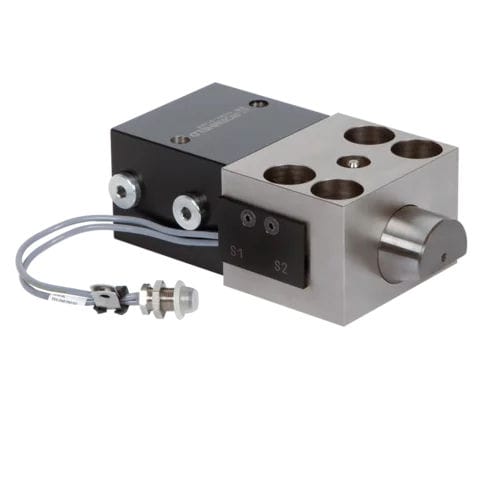

Morsetto a cuneo idraulico 2.2401 series

a doppio effetto

Elemento di bloccaggio a cuneo per il bloccaggio di stampi sulla tavola e sullo slittone della pressa, nella macchine per stampaggio a iniezione e in macchine e impianti. L'elemento di bloccaggio a cuneo è costituito da un cilindro a basetta idraulico collegato ad un perno guidato nel corpo. Il perno di bloccaggio ha un’inclinazione di 20° con la quale è possibile effettuare il bloccaggio sull’inclinazione (rastrematura) del bordo di bloccaggio dello stampo. Grazie alla struttura interna dell’elemento di bloccaggio e all’inclinazione di 20° sul perno di bloccaggio, si verifica un contatto per attrito meccanico. Per sicurezza e ai sensi delle direttive macchine ML 2006 / 42 / CE, la pressione idraulica deve essere mantenuta. Gli stampi superiori trattenuti da elementi di bloccaggio a cuneo, devono essere protetti meccanicamente in caso di interventi di assistenza. Vantaggi • Bloccaggio sicuro degli stampi con bordo di bloccaggio rastremato • Elevata sicurezza di funzionamento grazie al controllo di posizione ed ai movimenti automatici • Struttura particolarmente robusta • Lunga durata • Versioni fino a 1250 kN disponibili a richiesta
