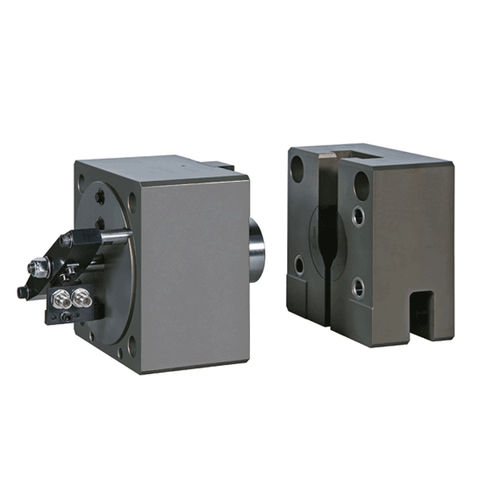

Sistema di serraggio idraulico 4.2900 series

per pressa di trasferimentoautomaticorapido a punto zero

A differenza dei sistemi convenzionali, questo nuovo concetto si distingue da tutti i sistemi tradizionali perché tutti gli elementi per il posizionamento, centraggio e bloccaggio per l’incremento della forza così come i controlli di posizione sono integrati nella parte attiva dell’accoppiamento che è collegata in modo rigido alla pressa. La parte passiva della barra di presa non presenta parti mobili. Per ottenere un peso ridotto dell'accoppiamento, entrambi i corpi della parte attiva e passiva sono realizzati in alluminio con trattamento della superficie ed elevata resistenza. Le due metà dell'accoppiamento prima di effettuare il collegamento (inserimento delle barre di presa) vengono precentrate tramite elementi di guida. Durante il bloccaggio, i perni di posizionamento fuoriescono dalla parte attiva e si inseriscono nei corrispondenti fori della parte passiva assicurando un elevato livello di riproducibilità. Con questo centraggio è possibile ottenere un'elevata precisione di ripetibilità. Infine, la forza di bloccaggio viene aumentata e mantenuta in modo irreversibile per mezzo di un tirante. Nell'elemento è presente un controllo della posizione compatto e protetto, facilmente adattabile ad un sistema bus e che assicura un processo di posizionamento e di bloccaggio preciso.
