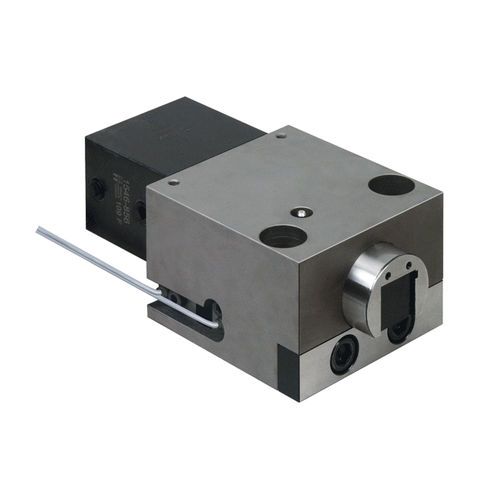

Morsetto a cuneo idraulico 2.2460 series

elettromeccanicoa doppio effetto

a doppio effetto, forza di bloccaggio da 25 a 100 kN, bloccaggio e sbloccaggio idraulico, con e senza controllo di posizione laterale Gli elementi di bloccaggio a cuneo a doppio effetto sono adatti per il bloccaggio sicuro di stampi con bordo di bloccaggio diritto sulla tavola e sullo slittone della pressa oppure per il bloccaggio di stampi in macchine per stampaggio a iniezione. Gli elementi di bloccaggio a cuneo a doppio effetto sono costituiti da un cilindro a basetta idraulico in collegamento con un perno di bloccaggio meccanico flottante diviso in due parti. Durante il processo di bloccaggio il perno di bloccaggio con il tassello di pressione esegue prima una corsa a vuoto. Al raggiungimento dell’arresto interno, il tassello di pressione scende in verticale sul bordo di bloccaggio. L’angolo fra perno di bloccaggio e tassello di pressione di bloccaggio è stato scelto in modo che, nonostante l’attrito fra perno e tassello, la pressione idraulica necessaria per lo sbloccaggio sia identica a quella per il bloccaggio. Poiché la forza di bloccaggio agisce verticalmente sul punto di bloccaggio, non vengono generate forze trasversali. L’elemento di bloccaggio a cuneo è disponibile con e senza controllo della posizione. Vantaggi • Bloccaggio sicuro degli stampi con bordo di bloccaggio diritto • Nessun arretramento del perno di bloccaggio possibile in caso di caduta della pressione • Pressione di bloccaggio e di sbloccaggio identiche • Elevata sicurezza d’esercizio tramite controllo di posizione e sequenza automatica del movimento • Struttura molto robusta e compatta
