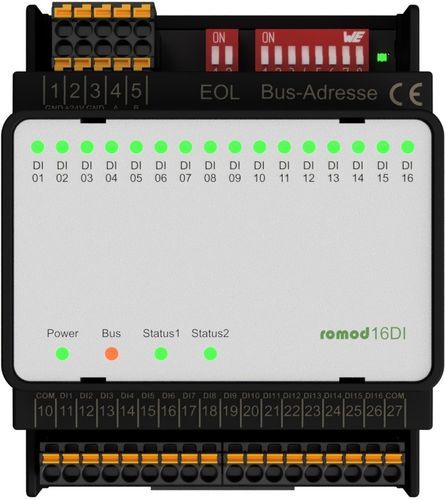

Modulo di ingresso digitale romod 16DI

RS-485Modbus RTU16 ingressi digitali

Informazioni sul prodotto
Il modulo ingressi digitali romod 16DI consente il monitoraggio di fino a 16 segnali digitali per applicazioni industriali. Esempi d'uso: segnalazione di stati di funzionamento e guasti (es. gelo, filtro intasato, cinghia ventilatore danneggiata) e report di posizioni discrete come la posizione delle serrande. Gli ingressi sono commutati a 24 V tramite contatti puliti esterni collegati ai morsetti. I morsetti COM definiscono il potenziale di riferimento e possono essere impostati a 0 V o 24 V; i COM sono collegati internamente ma non al GND dell'alimentazione, pertanto deve essere fornito un potenziale di riferimento.

Dati tecnici
Attraverso registri Modbus è possibile configurare ciascun ingresso come normalmente aperto o normalmente chiuso. Il colore di ciascuno dei 16 LED di stato è configurabile (rosso, verde o arancione) tramite un registro di configurazione Modbus; i LED possono inoltre essere controllati individualmente via comandi Modbus se l'opzione è abilitata. Gli ingressi possono essere usati come contatori per segnali DC (i valori dei contatori non sono ritentivi in caso di mancanza di alimentazione). È possibile impostare un prescaler per ingresso per contare, ad esempio, ogni seconda o terza impulso; la modifica del prescaler adegua retroattivamente i valori del contatore corrispondenti. Durata minima impulso per rilevamento affidabile: 10 ms. È presente un registro di cambiamento che indica quale(i) DI è/sono cambiate dalla ultima lettura; la lettura azzera il registro, mentre cambiamenti rapidi multipli vengono comunque segnalati.

Specifiche tecniche

• Tipo: Modulo ingressi digitali con 16 ingressi digitali (DI)
• LED: 16 LED di stato, colore configurabile per LED (rosso / verde / arancione) via Modbus
• Controllo LED: Controllo individuale dei LED via comandi Modbus (se abilitato)
• Controllo ingressi: 24 V commutato da contatti puliti esterni; morsetti COM selezionabili 0 V o 24 V (COM collegati internamente)
• Modalità ingresso: Ogni ingresso configurabile come normalmente aperto o normalmente chiuso via registro Modbus
• Funzione contatore: Ingressi utilizzabili come contatori di impulsi per segnali DC; prescaler regolabile per ingresso; contatori non ritentivi
• Rilevamento impulsi: Durata minima 10 ms
• Registro cambiamento: Registro che segnala quali DI sono cambiate dall'ultima lettura; la lettura azzera il registro
• Bus: RS485, Modbus RTU; autobauding supportato
• Baud supportati: 9.600; 19.200; 38.400; 57.600 Baud (Autobauding)
• Tempo ciclo bus: Dipende dal baud e dal numero di punti indirizzati
• Memoria: Microcontrollore interno; configurazione memorizzata in EEPROM interna (fino a ≈100.000 cicli di scrittura)
• Valore massimo contatore: 4.294.967.296; valori non salvati in caso di interruzione alimentazione
• Alimentazione: 24 V AC/DC via morsetti; assorbimento max. 150 mA (DC) / 220 mA (AC) con tutte le DI caricate
• Dispersione di potenza: Max. 3,6 W (DC) / 5,3 W (AC) con tutte le DI caricate
• Ambiente: Funzionamento 0...50°C; trasporto/immagazzinamento 0...70°C; umidità relativa 10...90% senza condensa
• Classe protezione: IP20
• Montaggio: Guia/rail DIN
