Modulo I/O digitale romod 4DIO-R

RS-485serieModbus RTU

Informazioni sul prodotto

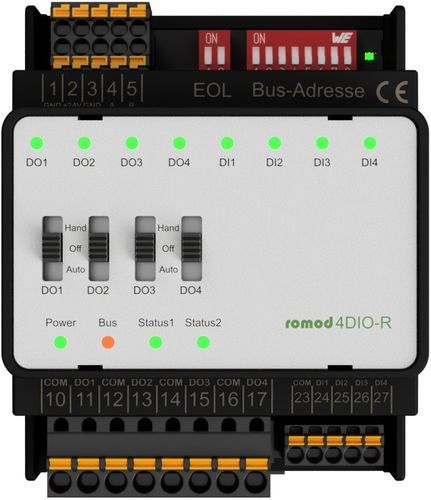

Il romod 4DIO-R è un modulo per guida DIN che fornisce quattro ingressi digitali e quattro uscite digitali a relè. Agisce come dispositivo di override/indicazione locale (LO/ID) per controllo e segnalazione e consente l'override manuale tramite interruttori integrati oltre al controllo Modbus RTU.

Uscite digitali

• Quattro uscite a relè con contatti normalmente aperti (NO).
• I segnali commutati devono avere la stessa fase di riferimento.
• Le uscite possono seguire gli ingressi digitali (configurabile) oltre al controllo via Modbus.
• Supporta controllo statico e commutazione; ritardi on/off e tempi minimi configurabili per ogni uscita.
• I ritardi e i tempi minimi configurati si applicano alle attivazioni tramite bus; l'override manuale bypassa queste protezioni.
• Possibile interblocco reciproco delle uscite.
• Ogni uscita dispone di un LED di stato.
• Comportamento in stato di sicurezza configurabile: le uscite possono assumere uno stato definito se non vengono ricevuti telegrammi Modbus entro un timeout configurabile.

Ingressi digitali
I quattro ingressi digitali accettano segnali a 24 V commutati da contatti secchi esterni tramite morsetti. Il potenziale di riferimento è definito tramite i morsetti COM (0 V o 24 V). Con riferimento a 24 V, gli ingressi possono essere pilotati con 0 V. La logica di ingresso (circuito aperto o chiuso) è selezionabile tramite registri Modbus. Gli ingressi possono essere usati come contatori non retenitivi; la durata minima dell'impulso per una rilevazione DC affidabile è 10 ms. Per controllo AC degli ingressi, il rilevamento di fronti deve essere ritardato via registri di configurazione.

Funzionalità aggiuntive e comportamento

• Posizioni degli interruttori leggibili tramite registri; un registro indica quale interruttore è stato azionato dalla ultima lettura.
• Le uscite possono essere configurate con comportamento di stato sicuro per timeout del bus; impostare i tempi per evitare attivazioni indesiderate.
• Impostazioni di configurazione memorizzate in EEPROM interna (fino a 100.000 cicli di scrittura).

Specifiche tecniche

• Produttore: romutec Steuer- und Regelsysteme GmbH
• Codice prodotto / SKU: 00002955
• Modello: romod 4DIO-R
• Peso: 0,156 kg
• Alimentazione: 24 V AC/DC tramite morsetti
• Assorbimento: tip. 68 mA (DC), 152 mA (AC) con tutti i relè attivi
• Potenza dissipata: max 1,7 W (DC), 3,7 W (AC) con tutti i relè attivi
• Uscite digitali: relè (NO), max. 250 VAC
• Resistenza di contatto iniziale: 100 mΩ (a 1 A / 24 VDC)
• Carico nominale: 3 A a 250 VAC / 30 VDC
• Tensione di commutazione max.: 277 VAC, 30 VDC
• Capacità di commutazione max.: 830 VA (AC), 90 W (DC)
• Durata: 100000 operazioni (carico nominale)
• Evitate o sopprimete carichi induttivi alla sorgente
• Durata impulso per conteggio (DC): min. 10 ms
• Valore massimo contatore: 4.294.967.296 (contatore non mantenuto in assenza di alimentazione)
• Interfaccia bus: RS485
• Baud supportati (autobaud): 9600; 19200; 38400; 57600
• Protocollo: Modbus RTU (RS485), seriale 8-N-1
• Configurazione memorizzata in EEPROM interna (max 100.000 cicli di scrittura)
• Temperatura di esercizio: 0…50 °C
• Temperatura di trasporto/stoccaggio: 0…70 °C
• Umidità relativa: 10…90% senza condensa
• Classe di protezione: IP20
