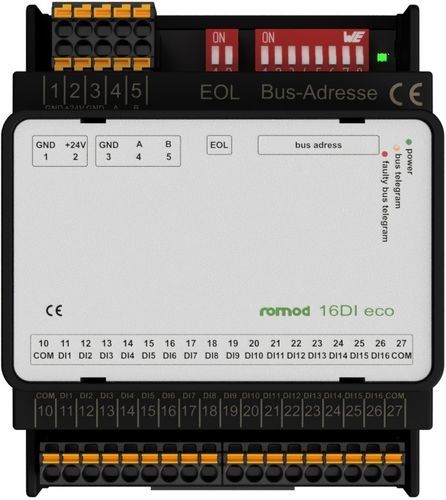

Modulo di ingresso digitale romod 16DI eco

RS-485Modbus RTU16 ingressi digitali

Informazioni sul prodotto
Il romod 16DI eco è un modulo ingressi digitali da guida DIN per un massimo di 16 segnali discreti. Accetta ingressi 24 V commutati da contatti puliti esterni; il potenziale di riferimento è selezionabile tramite i terminali COM (0 V o 24 V). La modalità di ingresso (circuito aperto o chiuso) è configurabile per canale tramite registri Modbus. Il modulo dispone di LED di stato e di un registro di cambio che segnala quali ingressi sono cambiati dall'ultima lettura. Gli ingressi possono essere impiegati come contatori per segnali DC (i valori non sono mantenuti dopo interruzione di alimentazione).

Dati tecnici (elementi chiave)
Alimentazione: 24 V AC/DC tramite morsetti
Assorbimento: max 150 mA (DC) / 220 mA (AC) con tutti gli ingressi caricati
Disipazione: max 3,6 W (DC) / 5,3 W (AC) con tutti gli ingressi caricati
Durata impulso per conteggio: min. 10 ms (solo segnali DC)
Valore massimo contatore: 4.294.967.296 (non mantenuto in caso di mancanza di alimentazione)
Interfaccia bus: RS485, Modbus RTU
Baud rate supportati (autobauding): 9.600; 19.200; 38.400; 57.600 Baud
Parametri seriale: 8-N-1
Memoria/configurazione: uPC interno, impostazioni in EEPROM interna (fino a 100.000 cicli di scrittura)
Temperatura di esercizio: 0...50°C; Trasporto/immagazzinamento: 0...70°C; Umidità relativa: 10...90% senza condensa
Classe di protezione: IP 20

Caratteristiche / specifiche tecniche

• Modello: romod 16DI eco
• Funzione: modulo ingressi digitali, fino a 16 ingressi digitali
• Tipo di ingresso: 24 V commutati da contatti puliti esterni
• Potenziale di riferimento: selezionabile tramite terminali COM (0 V o 24 V); due terminali COM collegati internamente ma non al GND dell'alimentazione
• Modalità ingresso: circuito aperto o chiuso selezionabile per ingresso tramite registri Modbus
• Funzione contatore: ingressi utilizzabili come contatori (solo DC); valori non mantenuti dopo perdita di alimentazione
• Prescaler: regolabile per ingresso (influisce sul conteggio; le modifiche aggiornano retroattivamente i valori)
• Larghezza impulso minima per conteggio: 10 ms
• Registro di cambio: indica quali ingressi sono cambiati dall'ultima lettura; i bit vengono azzerati alla lettura
• Alimentazione: 24 V AC/DC (morsetti)
• Assorbimento: max 150 mA (DC) / 220 mA (AC) con tutti gli ingressi caricati
• Disipazione: max 3,6 W (DC) / 5,3 W (AC) con tutti gli ingressi caricati
• Valore massimo contatore: 4.294.967.296
• Interfaccia bus: RS485 (Modbus RTU)
• Baud rate supportati: 9.600 / 19.200 / 38.400 / 57.600 Baud (autobauding)
• Parametri seriale: 8-N-1
• Memoria/configurazione: uPC interno, impostazioni in EEPROM interna (fino a 100.000 cicli di scrittura)
• Tempo di ciclo bus: dipende dal baud e dal numero di punti indirizzati
• Temperatura di esercizio: 0...50°C
• Temperatura trasporto/immagazzinamento: 0...70°C
• Umidità relativa: 10...90% senza condensa
• Classe di protezione: IP 20
• Peso: 0,125 kg
