Modulo I/O digitale romod 4DIO-R eco

RS-485Modbus RTUa 4 O

Product information

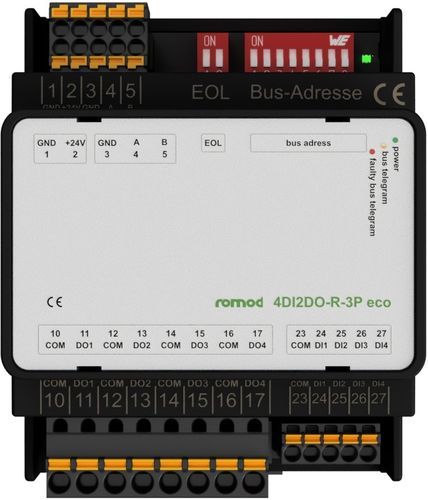

Il romod 4DI2DO-R-3P eco è un modulo su guida DIN che fornisce due gruppi di uscite relè a 3 punti per il controllo di due attuatori OPEN-STOP-CLOSE (es. avvolgibili) o analoghi. Quattro ingressi digitali ricevono segnali di stato o controllo per funzionamento, errori o feedback di posizione.

Digital Outputs

• Le uscite relè forniscono il contatto normalmente aperto (NO) di ogni relè.
• I segnali commutati devono avere la stessa fase.
• Per ogni canale è possibile parametrizzare i tempi di apertura/chiusura e i tempi di sovra-/sottocomando (attivazione più lunga rispetto al completo spostamento).
• I tempi di corsa configurati sono validi solo quando le uscite sono attivate tramite comandi bus.

Digital Inputs

• Gli ingressi digitali sono comandati a 24 V tramite contatti senza potenziale esterni; il potenziale di riferimento è definito tramite i terminali COM e può essere 0 V o 24 V.
• Con riferimento a 24 V, è possibile pilotare gli ingressi con segnali a 0 V.
• I quattro ingressi possono essere configurati come finecorsa: al raggiungimento di una posizione finale l'attuatore si spegne e il modulo corregge la posizione calcolata a 0 % (chiuso) o 100 % (aperto).
• Se in modalità automatica non viene raggiunta una posizione finale entro i tempi configurati, l'attuatore si spegne per motivi di sicurezza; ciò non si applica in modalità di sovrainnesto manuale.
• Gli ingressi possono anche essere configurati per pilotare le uscite tramite interruttori esterni con segnale stabile (no impulsi); in questo caso i tempi configurati non vengono considerati.
• Per il controllo AC degli ingressi, la rilevazione dei fronti va ritardata tramite registri di configurazione — impostare almeno 40 ms a 50 Hz per evitare rilevazioni errate.

Dati tecnici

• Alimentazione: 24 V AC/DC, collegamento tramite morsetti
• Assorbimento: tip. 68 mA (DC), 152 mA (AC) con tutti i relè attivati
• Dispersione di potenza: max 1,7 W (DC), 3,7 W (AC) con tutti i relè attivati
• Specifiche uscite: uscite relè (NO), max. 250 VAC
• Resistenza di contatto iniziale (carico resistivo): 100 mΩ (a 1 A / 24 VDC)
• Carico nominale: 3 A a 250 VAC / 30 VDC
• Tensione massima di commutazione: 277 VAC, 30 VDC
• Capacità di commutazione max: 830 VA (AC), 90 W (DC)
• Durata: 100.000 cicli (carico nominale)
• Le cariche induttive devono essere evitate o soppresse alla sorgente

Bus interface

• Interfaccia: RS485
• Baud supportati (autobaud): 9.600; 19.200; 38.400; 57.600 Baud
• Tempo di ciclo del bus dipende dal baud e dal numero di punti dati indirizzati
• Impostazioni di configurazione memorizzate in EEPROM interna, fino a 100.000 cicli di scrittura
• Protocollo: Modbus RTU (RS485), parametri seriali 8-N-1

Condizioni ambientali

• Temperatura di esercizio: 0…50 °C
• Trasporto e stoccaggio: 0…70 °C
• Umidità relativa: 10…90% senza condensa
• Classe di protezione: IP20
