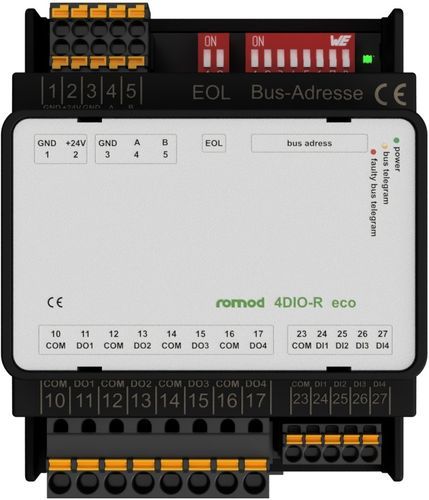

Modulo I/O digitale romod 4DIO-R eco

RS485Modbus RTU4 ingressi digitali

Informazioni sul prodotto
Il romod 4DIO-R eco è un modulo I/O digitali da guida DIN con quattro ingressi digitali e quattro uscite digitali a relè. È progettato per comandare motori a stadio singolo e attuatori digitali e per monitorare segnali digitali semplici come messaggi di esercizio o di errore.

Uscite digitali:
Quattro uscite a relè forniscono contatti normalmente aperti (NO). I segnali commutati devono avere la stessa fase. Le uscite possono essere controllate via Modbus o configurate per seguire i segnali degli ingressi digitali. Funzioni disponibili: controllo statico, toggle, ritardi on/off configurabili, tempi minimi ON/OFF e interblocco reciproco. Tutte le uscite possono essere configurate con uno stato definito di sicurezza se non vengono ricevuti telegrammi Modbus validi entro il timeout configurato.

Importante:
Verificare che i segnali commutati abbiano la stessa fase. Impostare il tempo di attivazione dello stato sicuro sufficientemente lungo per evitare attivazioni indesiderate in caso di guasti di dispositivi remoti o time-out del bus.

Ingressi digitali:
Gli ingressi digitali sono pilotati a 24 V tramite contatti secchi esterni collegati ai morsetti del modulo. Il potenziale di riferimento è definito tramite i morsetti COM e può essere 0 V o 24 V, permettendo il controllo sia con segnali a 24 V sia con segnali a 0 V. Ogni ingresso può essere impostato su principio circuito aperto o circuito chiuso tramite registri Modbus. Gli ingressi supportano il conteggio per impulsi in DC (non conservati in caso di perdita di alimentazione); la larghezza d'impulso minima per una rilevazione affidabile è 10 ms. Per ingressi pilotati in AC, la rilevazione dei fronti può essere ritardata tramite registri di configurazione. Un registro segnala quali DI sono cambiate dall'ultima lettura; la lettura azzera i bit.

Dati tecnici
Alimentazione: 24 V AC/DC, collegamento tramite morsetti
Assorbimento: tip. 68 mA (DC), 152 mA (AC) con tutti i relè attivati
Dispersione di potenza: max. 1,7 W (DC), 3,7 W (AC) con tutti i relè attivati
Specifiche DO: uscite relè (NO), max. 250 VAC; carico nominale 3 A a 250 VAC / 30 VDC; tensione di commutazione max. 277 VAC, 30 VDC; capacità di commutazione max. 830 VA (AC), 90 W (DC); resistenza di contatto iniziale ≈100 mOhm (a 1 A / 24 VDC); durata 100.000 operazioni (carico nominale). Evitare carichi induttivi o sopprimerli alla fonte.
Conteggio: impulso min. 10 ms (solo DC); valore massimo contatore 4,294,967,296; valori non conservati dopo perdita di alimentazione.
Bus: RS485, Modbus RTU; baud supportati (autobaud): 9.600; 19.200; 38.400; 57.600 Baud; parametri seriale: 8-N-1
Memoria di configurazione: EEPROM interna, ca. 100.000 cicli di scrittura
Ambiente: temperatura di esercizio 0...50 °C; stoccaggio/trasporto 0...70 °C; umidità relativa 10...90% senza condensa; classe di protezione IP20

Specifiche

• Modello: romod 4DIO-R eco
• Funzione: 4 ingressi digitali, 4 uscite digitali (relè, contatti NO)
• Valutazione relè: 3 A a 250 VAC / 30 VDC
• Tensione massima di commutazione: 277 VAC, 30 VDC
• Capacità di commutazione max.: 830 VA (AC), 90 W (DC)
• Resistenza di contatto iniziale: circa 100 mOhm (a 1 A / 24 VDC)
• Durata: 100.000 operazioni (carico nominale)
• Contatore ingressi: impulso min. 10 ms, valore max. 4,294,967,296 (non conservato)
• Alimentazione: 24 V AC/DC
• Assorbimento tipico: 68 mA (DC), 152 mA (AC) con tutti i relè attivati
• Dispersione: max. 1,7 W (DC), 3,7 W (AC)
• Bus: RS485, Modbus RTU; baud: 9.6k, 19.2k, 38.4k, 57.6k
• Memoria di configurazione: EEPROM interna, ca. 100.000 cicli di scrittura
• Parametri seriale: 8-N-1
• Temperatura di esercizio: 0...50 °C; stoccaggio/trasporto: 0...70 °C
• Umidità relativa: 10...90% senza condensa
• Classe di protezione: IP 20
• Peso: 0,137 kg
