Modulo di uscita digitale romod 4DO-R

Modbusa 4 Osu guida DIN

Panoramica del prodotto

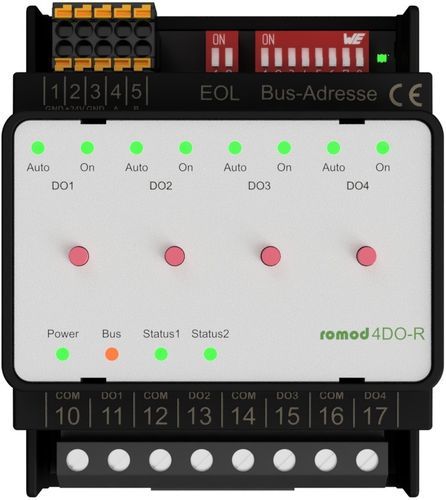

Il romod 4DO-R è un modulo di uscita digitale per montaggio su guida DIN, progettato per controllare quattro circuiti di illuminazione o altri attuatori digitali. Ogni uscita è realizzata con un relè bistabile accessibile tramite morsetti. I pulsanti integrati consentono l'override manuale locale delle uscite normalmente gestite via Modbus. Ogni canale dispone di due LED: il LED a sinistra indica la modalità di controllo (Modbus o override manuale), il LED a destra indica lo stato dell'uscita (ON/OFF). Il passaggio tra la modalità Automatica e Manuale si effettua tenendo premuto il pulsante (il tempo di pressione è configurabile per tutti i quattro canali). Una pressione breve genera un unico breve lampeggio arancione del LED sinistro che indica la modalità Automatica dopo il rilascio.

Caratteristiche operative

• Override manuale locale delle uscite digitali tramite pulsanti integrati
• Uscite a relè bistabile con contatti normalmente aperti ai morsetti
• Doppio LED per canale: indicatore di modalità e indicatore di stato dell'uscita
• Registro disponibile che segnala quali pulsanti sono stati premuti (la lettura azzera i bit)
• Registri per leggere lo stato attuale dei pulsanti e delle uscite
• Modalità di avvio configurabile per le uscite (automatica o override manuale)
• Ritardo minimo configurabile tra l'attivazione di due uscite per ridurre le perturbazioni del sistema
• Stati sicuri configurabili per ogni uscita attivati dopo un timeout comune se non vengono ricevuti telegrammi Modbus validi

Note
Per la configurazione del sistema (indirizzamento, numero massimo di moduli collegabili a un Master Modbus, installazione, collegamento al bus, ecc.), fare riferimento al capitolo Configuration.
