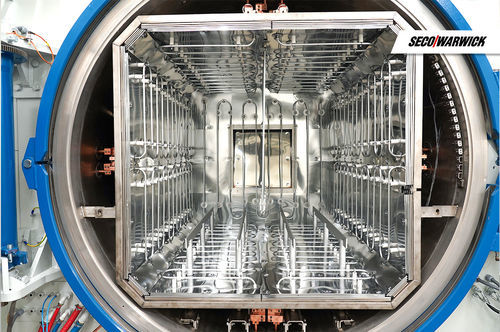

Forno sottovuoto Vector UHV

a cameraper trattamento termicoper brasatura

Descrizione
Il Vector UHV è un forno a vuoto orizzontale a camera singola destinato alla brasatura in vuoto di componenti di commutazione elettrica, come interruttori a vuoto e interruttori automatici a vuoto (VCB). È progettato per processi ad altissima purezza ed è assemblato e testato in camera bianca per ridurre al minimo le contaminazioni.

Caratteristiche

• Configurazione orizzontale a camera singola con zona calda in molibdeno per processi ad alta purezza
• Pompe turbomolecolari per ottenere vuoto alto / ultralto
• Sei zone di controllo temperatura controllate da tiristori per una regolazione termica precisa
• Sistema di tempra a gas esterno (gas di tempra: azoto o argon)
• Sistema di controllo computerizzato di facile utilizzo per l'operatore
• Dimensioni standard della camera: 600×600×900 mm e 1000×1000×1200 mm

Vantaggi

• Il vuoto funge da atmosfera protettiva e di processo, eliminando la necessità di gas di processo reattivi e le relative emissioni
• Nessuna emissione di CO2 dal processo a vuoto e nessun uso di combustibili fossili per il ciclo a vuoto
• Il gas di raffreddamento (N2 o Ar) può essere recuperato e reimmesso in atmosfera, riducendo l'impatto ambientale
• Isolamento termico rinforzato che riduce il consumo elettrico (circa 20%)
• Alta efficienza energetica: motori classe IE3, controllo inverter e algoritmi di gestione energetica
• Sistemi per ottimizzare il consumo di pompe, riscaldamento e raffreddamento
• Riduzione delle deformazioni da tempratura e dei costi di lavorazione successiva; generalmente non è richiesta la lavaggio delle parti dopo trattamento termico

Processo

• Brasatura in vuoto di componenti di commutazione elettrica (es. interruttori a vuoto, VCB)

Settori

• Elettrico
• Energia
• Potenza

Opzioni / Dimensioni

• Due configurazioni standard: compatta e forno di dimensioni maggiori; altre dimensioni disponibili su richiesta
• La configurazione maggiore può includere un elemento riscaldante centrale aggiuntivo per migliorare l'uniformità e aumentare la capacità di carico

Specifiche tecniche

• Modello: Vector UHV (forno a vuoto orizzontale a camera singola)
• Zona calda: molibdeno
• Pompaggio: pompe turbomolecolari per vuoto alto / ultralto
• Dimensioni standard camera: 600 × 600 × 900 mm e 1000 × 1000 × 1200 mm (altre dimensioni su richiesta; l'opzione maggiore può includere elemento riscaldante aggiuntivo)
• Peso / capacità di carico: standard 600 kg; 200 kg per 600×600×900 mm senza elemento riscaldante centrale; 1200 kg (fino a 1500 kg con elemento riscaldante aggiuntivo) per la configurazione maggiore
• Uniformità di temperatura: ±3 °C
• Vuoto finale: ≤ 8 × 10⁻⁸ mbar
• Vuoto operativo a 850 °C: ≈ 1 × 10⁻⁶ mbar
• Tasso di perdita: circa 1 × 10⁻⁴ mbar·L/s
• Pressione di tempra: 1 bar abs.
• Gas di tempra: N2, Ar
• Controllo riscaldamento: sei zone controllate da tiristori
• Controllo: sistema di controllo computerizzato con interfaccia operatore
