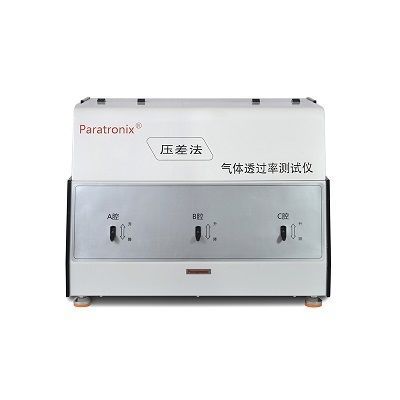

Permeametro GTR-V3

Introduzione
Il Misuratore della velocità di trasmissione dei gas GTR-V3 (GTR Tester) è progettato per misurare la velocità di trasmissione di gas (O₂, CO₂, N₂) di film plastici, film compositi, materiali ad alta barriera, lastre, fogli metallici, gomma, pneumatici e membrane permeabili mediante il metodo della pressione differenziale. Adatto per R&D e controllo qualità in laboratorio materiali e imballaggio.

Caratteristiche

• Sensore a infrarossi ad alta precisione per un rilevamento accurato dei gas
• Controllo automatico di umidità e temperatura per condizioni di prova stabili
• Operazioni controllate da PC con software dedicato e interfaccia user-friendly
• Visualizzazione in tempo reale di dati e curve di permeabilità
• Tre camere di prova indipendenti per test paralleli di tre campioni
• Sequenza di prova automatica con un solo pulsante per processi ripetibili
• Progettazione brevettata di lavaggio dei tubi per gas vettore pulito ed alta efficienza
• Tecnologia di sigillatura anti-perdita del campione per migliorare l'integrità delle camere
• Opzionale: sistema informatizzato per tracciabilità dei dati e gestione dei diritti conforme a USP 1207

Principio di prova
Il campione pre-condizionato viene montato nella cella di diffusione del gas formando una barriera sigillata tra due camere. La camera a pressione inferiore viene evacuata per prima, quindi l'intera cella. Il gas viene introdotto nella camera a pressione più alta creando una differenza di pressione costante. Il gas permea attraverso il campione dal lato ad alta pressione a quello a bassa pressione; monitorando le variazioni di pressione nella camera inferiore si calcolano la permeabilità e le proprietà barriera.

Norme di prova
ASTM D1434, ISO 2556, ISO 15105-1

Configurazione
Configurazione standard: strumento principale, controller di temperatura constante, computer, software professionale, campionatore speciale, grasso per vuoto, carta filtro quantitativa rapida, pompa per vuoto.
Opzionale: lama di campionamento, olio per pompa del vuoto, generatore di umidità.
Nota: La sorgente d'aria della macchina utilizza tubo in poliuretano ф 6 mm. La sorgente del gas e l'acqua distillata devono essere fornite dall'utente. L'aspetto del dispositivo può variare per unità personalizzate.

Specifiche tecniche (tabella)
Voce — Parametro
Modello — GTR-V3
Intervallo di misura (film) — 0.1～50.000 cc/㎡·24h·0.1MPa
Numero campioni — 3
Numero sensori principali — 3
Modalità di prova — camera singola indipendente
Risoluzione vuoto — 0.01Pa
Grado di vuoto — <10Pa
Intervallo controllo temperatura — 5℃～95℃
Intervallo controllo umidità — 0%RH; 2%RH～98.5%RH ±3%RH (nota1)
Precisione controllo temperatura — ±0.05℃
Risoluzione temperatura — 0.01℃
Pressione di prova — -0.1 MPa～+0.3MPa (standard)
Pressione sorgente aria — 0.4 MPa～0.6 MPa
Gas di prova — O₂, N₂, CO₂ o altro gas
Interfaccia gas vettore — Ф6
Diametro tubo vuoto — 1/4"
Modalità calibrazione — calibrazione con film standard e calibrazione esterna sensore vuoto
Spessore campione — ≤3mm
Dimensione campione — Φ97mm
Area permeabilità — 38.48 cm2
Dimensioni — 760 mm (L) × 575 mm (W) × 450 mm (H)
Peso — 88Kg
Alimentazione — AC100～240V 50/60Hz

Specifiche tecniche (lista)

• Modello: GTR-V3
• Intervallo di misura (film): 0.1～50.000 cc/㎡·24h·0.1MPa
• Numero campioni: 3
• Numero sensori principali: 3
• Risoluzione vuoto: 0.01Pa
• Grado di vuoto: <10Pa
• Intervallo temperatura: 5℃～95℃ (precisione ±0.05℃, risoluzione 0.01℃)
• Intervallo umidità: 0%RH; 2%RH～98.5%RH ±3%RH
• Pressione di prova: -0.1 MPa～+0.3 MPa
• Dimensione campione: Φ97mm (area 38.48 cm2)
• Dimensioni: 760×575×450 mm; Peso: 88 Kg
• Alimentazione: AC100～240V 50/60Hz
