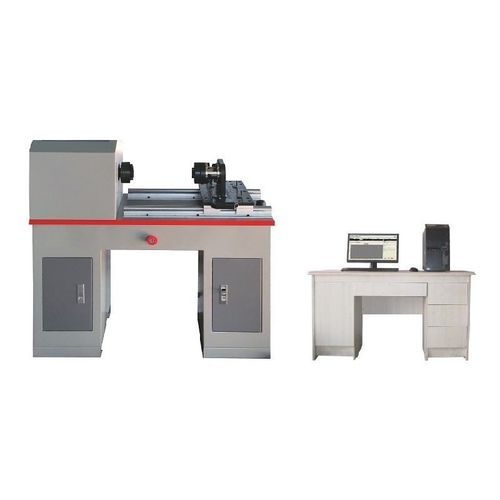

Macchina per prova di torsione PBSC-TTM20

di resistenzadi prestazionedi deformazione

Introduzione
Il tester di prestazione di torsione per viti ossee PBSC-TTM20 è una macchina di prova della torsione controllata da microcomputer, progettata per prove statiche di torsione su materiali metallici e non metallici, viti, viti ossee, tubi in acciaio, tappi aeronautici, alberi, componenti bimetallici e elementi di fissaggio.

Caratteristiche del prodotto

• Più modalità di prova per misurare coppia, angolo di torsione e deformazione.
• Interfaccia operatore intuitiva con velocità di prova e parametri di controllo configurabili.
• Visualizzazione in tempo reale della coppia, coppia di avvitamento, coppia di svitamento, coppia minima di rottura, coppia massima, resistenza alla torsione, angolo minimo di rottura e velocità di torsione.
• Visualizzazione in tempo reale dei parametri e dei grafici pertinenti durante la prova.

Specifiche tecniche
Intervallo: 0,2–10 N·m (personalizzabile)
Grado di precisione: Livello 1
Spostamento tra gli attacchi: 0–200 mm
Errore relativo del valore di coppia indicato: migliore di ±1%
Risoluzione della coppia: 0,01 N·m
Gamma di misura dell'angolo di torsione: illimitata
Velocità di torsione: 0,2°–720°/min, variazione continua
Errore relativo della velocità di torsione: entro ±1% del valore impostato
Alimentazione: AC 220V 50Hz 0,4 kW
Direzione di torsione: avanti e indietro

Configurazione

• Strumento principale: 1
• Motore passo-passo: 1
• Driver AC: 1
• Sensore di misura dell'angolo di torsione: 1
• Sensore di coppia bidirezionale ad alta precisione: 1
• Binario guida: 2
• Riduttore RV: 1
• Sistema di prova di precisione FTS (opzionale): 1
• Software di prova torsione FTS (opzionale): 1
• CD-ROM di backup (opzionale): 1
• Computer (opzionale): 1
• LCD 19 pollici (opzionale): 1
• Stampante a getto d'inchiostro colore HP A4 (opzionale): 1
• Dispositivo di prova: 1
• Documenti tecnici (manuale di istruzioni, manuale software, lista di imballaggio, certificato di conformità, ecc.): 1

Norme di prova
ASTM F543; JB/T9370-2007; GB10128-2007; JJG269-2006; YY/T0662-2008

Caratteristiche / Specifiche tecniche

• Intervallo: 0,2–10 N·m (personalizzabile)
• Grado di precisione: Livello 1
• Risoluzione della coppia: 0,01 N·m
• Errore relativo del valore di coppia indicato: migliore di ±1%
• Velocità di torsione: 0,2°–720°/min (variazione continua)
• Gamma di misura dell'angolo di torsione: illimitata
• Spostamento tra gli attacchi: 0–200 mm
• Alimentazione: AC 220V, 50Hz, 0,4 kW
• Direzione di torsione: avanti e indietro
