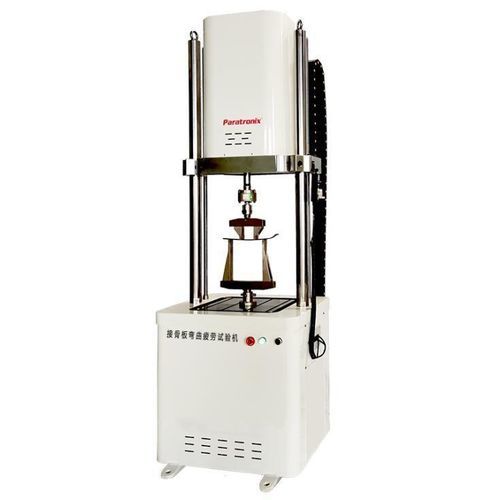

Macchina per prova di flessione PBFT-BP30

di tensionedi faticacontrollata da computer

Introduzione al prodotto
Il PBFT-BP30 è una macchina da laboratorio progettata per prove di fatica per flessione e trazione su dispositivi implantabili chirurgici, placche ossee metalliche, viti ossee e altri materiali ortopedici. Supporta procedure di prova standard e studi sul comportamento a fatica dei componenti impiantabili.

Funzione

• Eseguire prove di fatica per flessione e trazione su impianti chirurgici e placche ossee metalliche.
• Acquisire dati sincronizzati di forza e spostamento per l'analisi della durata e della resistenza.
• Supportare forme d'onda programmabili e sequenze di test personalizzate per R&S e validazione.

Norme

• YY/T 0342 — Determinazione della resistenza a flessione e della rigidità delle placche ossee per impianti chirurgici
• JB/T 9397 — Condizioni tecniche per provatori di fatica a trazione
• JJG 139 — Macchina di prova per trazione, compressione e universale
• YY 0017 — Impianto di articolazione ossea — piastra ossea metallica
• YY 0018-2008 — Impianto di articolazione ossea — vite ossea metallica
• GB/T 232 — Metodo di prova di flessione per materiali metallici
• YY/T 1503-2016 — Metodo di prova per la prestazione alla fatica da flessione delle placche ossee metalliche per impianti chirurgici

Descrizione dell'apparecchiatura

• Sistema di misura e controllo composto da unità di prova dinamica, modulo di carico per fatica dinamica, attrezzature per provini e sistema di controllo su PC.
• Telaio a due colonne con trave centrale regolabile elettricamente; attuatore montato nella traversa; provini fissati tramite dispositivi su scanalature a T o connettore con foro per perno.
• Piano di lavoro con scanalature a T e connettore centrale per l'installazione di diversi accessori e configurazioni di prova.
• Attuatore ad alta precisione abbinato a sensore di forza importato per controllo in anello chiuso e dati di prova affidabili.
• Meccanismo di sollevamento trave azionato da servomotore, cinghia sincrona e vite a ricircolo di sfere; controller manuale per regolazioni fini; bloccaggio con bullone ad alta resistenza e coppia specificata.
• Accessori: fissaggi realizzati su misura secondo norma e installati sul connettore o sulla scanalatura a T.
• Esecuzione dei test con supporto per onde sinusoidali e definite dall'utente, frequenza e ampiezza regolabili e acquisizione/salvataggio dati sincronizzati.

Software di controllo del carico di fatica

• Sistema PCBP a controllo servo ad anello chiuso completamente digitale che integra sensore di carico, sensore di spostamento, attuatore servo e software di controllo digitale.
• Software per Windows con interfaccia operativa semplice, visualizzazione in tempo reale delle curve di prova, elaborazione, archiviazione ed esportazione dati.
• Forme d'onda supportate: sinusoidale, semisinusoidale, triangolare, rettangolare, obliqua e combinate; controllo programmabile e salvataggio automatico dei risultati chiave (carico, frequenza, cicli, tempo di prova).

Parametri tecnici

• Modello: PBFT-BP30
• Forza massima di prova dinamica: 3000 N
• Accuratezza di visualizzazione dinamica: ±0,5% (intervallo 5%–100%)
• Fluttuazione di ampiezza: ±0,5% FS
• Corsa dell'attuatore: 100 mm
• Intervallo di frequenza: 0,1–15 Hz
• Modalità di controllo: controllo spostamento, controllo forza, controllo digitale in anello chiuso
• Forme d'onda principali: sinusoidale, triangolare, rettangolare, obliqua, combinate
• Altezza centro foro per perno: 1000 mm
• Distanza libera tra colonne: 505 mm
• Sollevamento trave: servomotore, cinghia sincrona, vite a ricircolo di sfere; opzione comando manuale
• Coppia di bloccaggio trave: 150 N·m
• Cicli di resistenza: illimitati
• Potenza apparecchiatura: 3500 W
• Tensione di alimentazione: ~380 V ±10%, 50 Hz (massa a terra richiesta)
• Dimensioni macchina (L×P×A): 700 × 685 × 2086 mm
• Massa approssimativa delle attrezzature: ≈500 kg

Elenco configurazione

• Unità principale a due colonne — Quantità: 1 unità
• Meccanismo di sollevamento trave — Quantità: 1 set
• Attuatore di fatica — Quantità: 1 set
• Sensore di misura della forza — Marca: CELTRON (USA) — Quantità: 1 set
• Motore di azionamento trave — Marca: PANASONIC (Giappone) — Quantità: 1 set
• Software speciale di misura e controllo della fatica — Quantità: 1 set
• Computer e monitor — Marca: ADVANTECH — Quantità: 1 unità
• Attrezzature/inserti — Forniti dall'utente o prodotti su richiesta — Quantità: secondo necessità
• Documentazione tecnica — Quantità: 1 set
