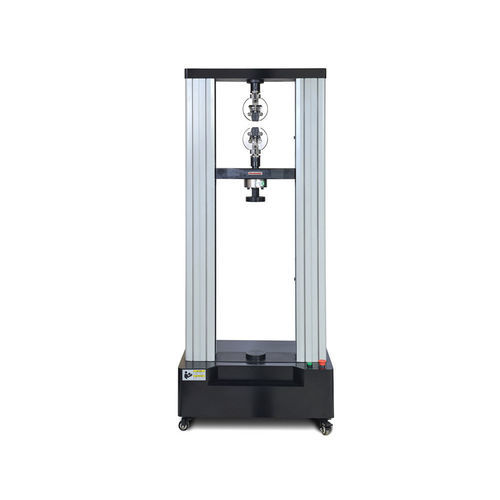

Macchina per prova di compressione ETT-C

di flessionedi cesellaturadi tensione

Presentazione del prodotto
ETT-C è una macchina di prova universale elettronica controllata da microcomputer per testare proprietà meccaniche quali resistenza alla trazione, allungamento fisso, allungamento alla rottura e limite di snervamento. Telaio e accessori sono progettati per un'impiego semplice e prestazioni stabili. Il sistema utilizza un servomotore con regolazione di velocità AC e una coppia di viti a ricircolo di sfere ad alta precisione per muovere la traversa su ampia corsa.

Funzioni principali e caratteristiche software
La macchina integra controllo di velocità AC, sistema di riduzione a cinghia dentata sincronizzata e viti a ricircolo di sfere di precisione. Il software di controllo su PC (Windows) con visualizzazione a strumento virtuale mostra forza di prova, picco di forza, spostamento della traversa, deformazione del provino e curve di prova. Un amplificatore programmabile digitale a doppio canale consente azzeramento fisico, regolazione del guadagno e calibrazione automatica senza potenziometri analogici, per un controllo semplice e affidabile.

Applicazioni

• Prove di trazione di metalli e materiali non metallici
• Misura dell'allungamento, resistenza a trazione e limite di snervamento
• Prove di allungamento fisso e allungamento alla rottura
• Prove di compressione, flessione, taglio, sbucciamento e strappo (con utensili adeguati)
• Controllo qualità, didattica, ricerca, aerospaziale, metallurgia, funi metalliche, automotive, plastiche, gomma, tessili

Parametri tecnici

• Forza massima di prova: 50 kN (altre gamme opzionali)
• Classe di precisione: Livello 1
• Range di misura della forza: 2%–100%, errore di indicazione ±1%
• Risoluzione della forza: 1/300000 della forza massima
• Range di misura della deformazione: 2%–100%, errore di indicazione ±1%, risoluzione 1/300000
• Risoluzione dello spostamento: 0,01 mm
• Intervallo di velocità: 0,01 mm/min – 500 mm/min (regolazione continua)
• Corsa di trazione: 600 mm; Spazio compresso: 600 mm; Larghezza di prova: 450 mm
• Potenza servomotore: 1,5 kW
• Dimensioni principali: 868 × 580 × 1836 mm; Peso totale: 550 kg
• Controllo: software PC, visualizzazione strumento virtuale, amplificatore digitale a doppio canale

Configurazione di base

• Telaio principale: produzione interna — 1 set
• Sistema di decelerazione: cinghia dentata sincrona — 1 set
• Coppia di viti a ricircolo: Taiwan TBI (laminato) — 2 set
• Sensore di carico: 100 kN — 1
• Computer: Lenovo/HP — 1 set
• Motore elettrico: standard domestico (Panasonic opzionale) — 1 set
• Stampante: stampante a getto d'inchiostro — 1 set
• Encoder fotoelettrico: Line 2000 (Omron) — 1
• Software e sistemi di controllo: sviluppo interno — 1 set
• Manuali e documenti: manuale d'uso e installazione — 1 set
• Accessorio di trazione a cuneo — 1 set; Accessorio di compressione — 1 set

Note
La trasmissione tramite coppia di viti a ricircolo ad alta precisione, il controllo di velocità AC con servomotore e il software PC a visualizzazione strumento virtuale garantiscono acquisizione e visualizzazione dati accurate e un controllo integrato affidabile.
