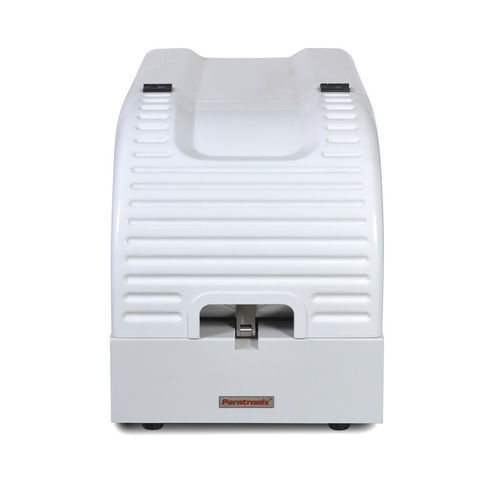

Permeametro OTR-D3

Panoramica del prodotto
Il misuratore della permeazione di ossigeno OTR-D3 si basa sul metodo del sensore coulombometrico ed è progettato per misurare la permeabilità all'ossigeno di materiali a barriera media e alta, come film plastici, film compositi, lastre e carte utilizzati negli imballaggi alimentari, farmaceutici, dispositivi medici, beni di consumo ed elettronica.

Caratteristiche

• Metodo coulombometrico con sensore a infrarossi ad alta precisione per garantire accuratezza nelle misurazioni.
• Controllo automatico di umidità e temperatura per mantenere un ambiente di prova stabile.
• Controllo tramite PC con software dedicato e interfaccia intuitiva.
• Visualizzazione in tempo reale dei dati e delle curve di permeazione.
• Tre camere di prova indipendenti per testare simultaneamente 3 campioni.
• Avvio automatico del test con un solo tasto per semplificare il flusso di lavoro.
• Design brevettato di lavaggio delle tubazioni per la pulizia del gas vettore e alta efficienza di prova.
• Tecnologia di tenuta anti-perdita del campione per migliorare le prestazioni di sigillatura delle camere.
• Opzione per tracciabilità dei dati informatizzata e gestione dei diritti per conformità in ambito farmaceutico.

Specifiche tecniche
Voce: Parametro
Modello: OTR-D3
Campo di misura (film): 0.01～6500 (cc/㎡·24h)
Risoluzione: 0.001
Area di permeazione: 50 cm2 (personalizzabile)
Spessore del campione: <3 mm (accessori necessari per campioni più spessi)
Numero di campioni: 3
Modalità di prova: sensore indipendente per camera
Intervallo di controllo temperatura: 15℃～55℃ (opzionale)
Precisione controllo temperatura: ±0.1℃
Gas vettore: azoto ad alta purezza 99,999% (fornito dall'utilizzatore)
Portata gas vettore: 0～100 mL/min
Pressione sorgente aria: ≥0.2 MPa
Dimensione raccordo: tubo metallico 1/8 pollice
Dimensioni strumento: 740 mm (L) × 415 mm (W) × 430 mm (H)
Alimentazione: AC 220V 50Hz
Peso netto: 50 kg

Principio di prova
Il campione pre-condizionato viene bloccato nella cella di prova. Ossigeno (o aria) scorre su un lato del campione mentre un flusso di azoto ad alta purezza scorre sull'altro. Le molecole di ossigeno che permeano il campione vengono trasportate al sensore coulombometrico che analizza la concentrazione di ossigeno e calcola la velocità di trasmissione dell'ossigeno e i parametri correlati.

Norme di prova

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

Configurazione

• Configurazione standard: strumento principale, campionatore, riduttore pressione per bombola azoto/ossigeno, grasso per vuoto Dow Corning.
• Opzionali: accessori per test di confezionamento, dispositivo di controllo temperatura per confezione, dispositivo di controllo temperatura costante.
• Nota: le fonti di gas (azoto e ossigeno) devono essere fornite dall'utente.

Caratteristiche / specifiche tecniche

• Modello: OTR-D3
• Campo di misura (film): 0.01～6500 cc/㎡·24h
• Risoluzione: 0.001
• Area di permeazione: 50 cm² (personalizzabile)
• Spessore campione: <3 mm (accessori per maggiore spessore)
• Numero di campioni per test: 3
• Modalità di prova: sensore indipendente per camera
• Intervallo di controllo temperatura: 15℃～55℃ (opzionale)
• Precisione controllo temperatura: ±0.1℃
• Gas vettore: azoto ad alta purezza (fornito dall'utente)
• Portata gas vettore: 0–100 mL/min
• Pressione richiesta: ≥0.2 MPa
• Dimensione raccordo: tubo metallico 1/8"
• Dimensioni: 740 × 415 × 430 mm (L×W×H)
• Alimentazione: AC 220V 50Hz
• Peso netto: 50 kg
