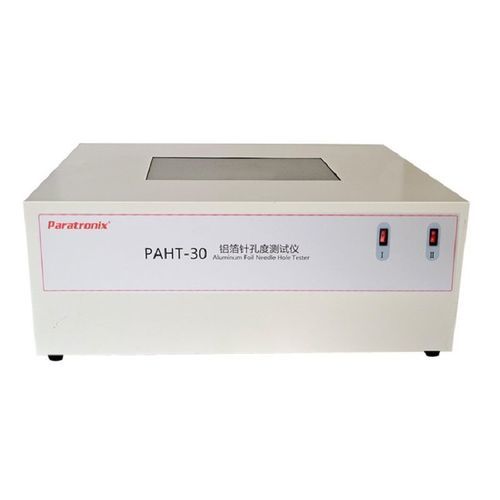

Apparecchiatura di controllo di difetto di superficie PAHT-30

per rilevamento di fugheper applicazioni industrialielettrica

Introduzione
Il Tester di grado di forature per foglio di alluminio PAHT-30 è uno strumento professionale per il rilevamento delle forature nel foglio di alluminio, progettato secondo gli schemi di rilevamento previsti dalle norme GB e dalle farmacopee. È destinato all'ispezione delle lamine di alluminio utilizzate per imballaggi farmaceutici e alimentari.

Principio
Nell'ambiente definito e con l'illuminazione della scatola luminosa specificata dalle norme, si osserva la trasmittanza della luce attraverso le forature per contare i fori e misurarne le dimensioni mediante il piano di ispezione.

Caratteristiche

• Potenza della sorgente luminosa selezionabile: 15W, 30W, 45W
• Inserto in vetro ad alta trasmittanza per un'osservazione migliorata
• Ingrandimento ottico: 40X HD indicato nelle caratteristiche e 80X specificato nei parametri tecnici

Parametri tecnici
Potenza sorgente luminosa: 15W, 30W, 45W (tre livelli opzionali)
Ingrandimento: 80X
Risoluzione minima / illuminazione: 1200Lux–1500Lux
Risoluzione ambientale di applicazione (valore reticolare): 0.01 mm
Apertura massima misurabile: 4 mm
Dimensione finestra di osservazione: 400×250 mm
Dimensioni complessive (L×P×A): 800×600×300 mm
Peso netto: 24 kg

Norme
GB/T 3198-2010, GB/T 22638.2-2008, YBB 00152002-2015

Specifiche

• Modello: PAHT-30
• Opzioni potenza sorgente: 15W / 30W / 45W
• Ingrandimento: 80X (tecnico) / 40X HD (indicato)
• Risoluzione minima / illuminazione: 1200Lux–1500Lux
• Risoluzione ambientale di applicazione: 0.01 mm
• Apertura massima di misura: 4 mm
• Finestra di osservazione: 400×250 mm
• Dimensioni: 800 × 600 × 300 mm (L × P × A)
• Peso netto: 24 kg
• Inserto in vetro ad alta trasmittanza
• Progettato per soddisfare gli schemi di rilevamento delle forature GB e delle farmacopee per imballaggi farmaceutici e alimentari
