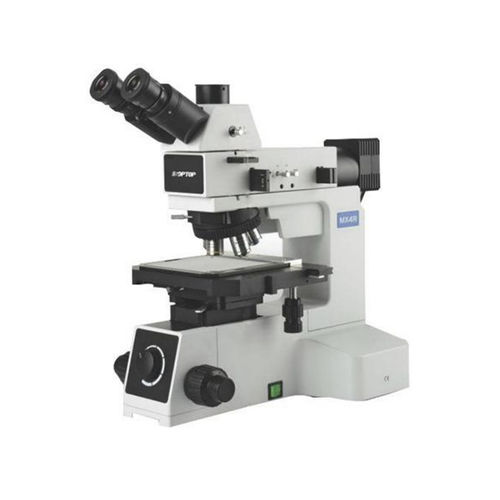

Microscopio metallografico HL402-B

da laboratorioper ispezioneeducativo

1. Applicazione Il microscopio metallografico HL402-B è un microscopio metallografico trinoculare verticale. La macchina ha una combinazione di sistemi flessibile, eccellenti prestazioni di imaging e una struttura di sistema stabile. Ogni meccanismo operativo è progettato in base all'ergonomia per ridurre al minimo l'affaticamento dell'operatore e il design modulare dei componenti consente di combinare liberamente le funzioni del sistema. La serie MX è utilizzata professionalmente nel campo dell'ispezione industriale e dell'analisi metallografica. 2. Specifiche tecniche 2.1 Sistema ottico: Sistema ottico Infinity per la correzione dell'aberrazione cromatica 2.2 Tubo di osservazione: tubo di osservazione trinoculare inclinato di 30°, incernierato, rapporto di divisione del fascio R:T=100:0 o 50:50 2.3 Oculare: Oculare piano a grande campo a elevato punto d'osservazione PL10X/22mm 2.4 Obiettivo acromatico Infinity a lunga distanza LMPL 5X /0,15 DIC WD10,8mm LMPL 10X/0,3 DIC WD12,2mm LMPL 20X/0,45 DIC WD4mm LMPL 50X/0,55 WD7,9 mm 2.5 Convertitore: convertitore a 5 fori per l'inclinazione con slot per DIC 2.6 Palcoscenico: piattaforma mobile meccanica a doppio strato da 4", area della piattaforma 230X215 mm, corsa 105x 105 mm, con piattaforma in vetro, volantino mobile X e Y a destra, con interfaccia per piattaforma 2.7 Sistema di illuminazione a riflessione: Con diaframma di campo variabile e diaframma di apertura, con possibilità di regolare il centro; con slot per filtro colore e slot per polarizzatore; con leva di commutazione dell'illuminazione obliqua. LED singolo ad alta potenza da 5W, bianco, intensità luminosa regolabile in continuo. 2.8 Sistema di transilluminazione: LED singolo ad alta potenza da 5W, bianco, intensità luminosa regolabile in continuo. Condensatore N.A.0.5 con diaframma ad apertura variabile
