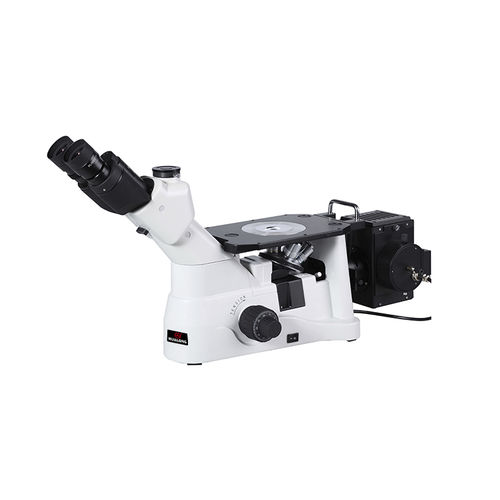

Microscopio metallografico HL201-A

da laboratorioper ispezioneeducativo

1. Applicazione HL201-A adotta un sistema ottico infinito e un design modulare delle funzioni. Punto di vista elevato, campo visivo ultra ampio diametro dell'oculare piatto Ф22mm. È adatto all'analisi metallografica, all'osservazione microscopica della morfologia e della struttura della superficie, ai semiconduttori, agli FPD, ai circuiti stampati, ai materiali metallici, agli utensili da taglio di precisione e ad altri campi di produzione, ed è adatto all'insegnamento e alla ricerca. Obiettivo standard a campo semi-luminoso, alta definizione e restauro del colore; in base alle diverse applicazioni dell'industria e della scienza dei materiali, attraverso la combinazione modulare, la realizzazione di campo luminoso, luce polarizzata e altri metodi di osservazione. 2. Specifiche tecniche 2.1 Sistema ottico: Sistema ottico di correzione dell'aberrazione cromatica Infinity 2.2 Tubo di osservazione: Testa trinoculare incernierata, inclinazione di 45°, intervallo di regolazione del passo: 54-75 mm, regolazione diottrica unilaterale ±5 diottrie Rapporto di divisione: binoculare 100%, binoculare: trinoculare = 80%: 20% 2.3 Oculare: Oculare a grande campo visivo PL10X22mm ad alto punto di osservazione 2.4 Obiettivo Obiettivo metallografico acromatico a campo piano a lunga distanza di lavoro Infinity: LMPL5X /0,15 / WD10,8 Obiettivo metallografico acromatico a campo piano a lunga distanza di lavoro: LMPL10X/0,3 / WD10 Obiettivo metallografico acromatico a campo piano a lunga distanza di lavoro: LMPL20X/0,45 / WD4 Obiettivo metallografico a campo piano a lunga distanza di lavoro Infinity a semi-riduzione: LMPLFL50X/0,55 / WD7,8 2.5 Convertitore: Convertitore a cinque fori 2.6 Palcoscenico: Piattaforma fissa: dimensioni 160X250mm 2.7 Banco di lavoro: Piastra metallica del palcoscenico (foro centrale Φ12) / piastra metallica del palcoscenico (foro centrale Φ25) / piastra di estensione del palcoscenico
