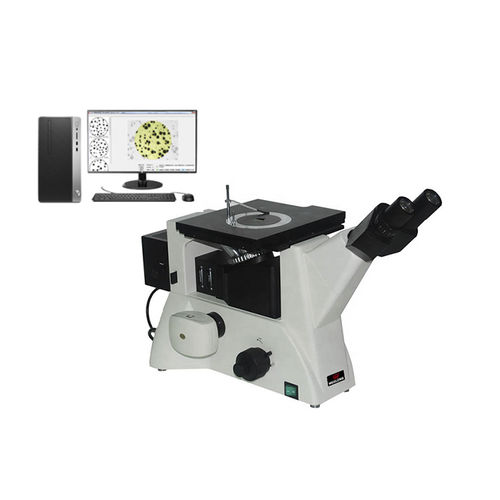

Microscopio metallografico HL102-BW

da laboratorioper ispezioneeducativo

1. Applicazione Il microscopio metallografico trioculare invertito HL102-BW adotta l'eccellente sistema ottico infinito e il concetto di design funzionale modulare, che consente di aggiornare facilmente il sistema e di realizzare l'osservazione polarizzata e altre funzioni. Il corpo compatto e stabile ad alta rigidità soddisfa pienamente i requisiti di controllo delle vibrazioni nel funzionamento del microscopio. Il design ideale soddisfa i requisiti di ergonomia, in modo che l'operazione sia più comoda e confortevole e lo spazio sia più ampio. È adatto per l'osservazione al microscopio della struttura metallografica e della morfologia superficiale ed è uno strumento ideale per la ricerca metallografica, mineralogica e di ingegneria di precisione. 2. Specifiche 2.1 Oculare: Ampio campo WF10X (campo visivo numero Φ22mm) 2.2 Obiettivo: PL L10X/0,25 Distanza di lavoro: 20,2 mm PL L20X/0,40 Distanza di lavoro: 8,80 mm PL L50X/0,70 Distanza di lavoro: 3.68 mm PL L100X/0.85(Dry) Distanza di lavoro: 0.40 mm 2.3 Tubo oculare: inclinazione a 45°, campo di regolazione IPD 53~75mm 2.4 Meccanismo di messa a fuoco: Messa a fuoco coassiale grossolana, con dispositivo di blocco, valore della microgriglia: 2μm 2.5 Convertitori: Cinque fori (posizionamento interno del cuscinetto a sfere arretrato) 2.6 Palcoscenico Palcoscenico mobile meccanico, dimensioni: 242mmX200mm, Gamma di movimento: 30mmX30mm Dimensione del piatto circolare rotante dello stadio: Diametro massimo Ф130 mm, Apertura minima libera inferiore a Ф12mm 2.7 Software di analisi metallografica: Sistema di analisi automatica metallografica versione JX2015 fotocamera Atlas da 3 megapixel 0.adattamento 5 X Righello di micromisura
