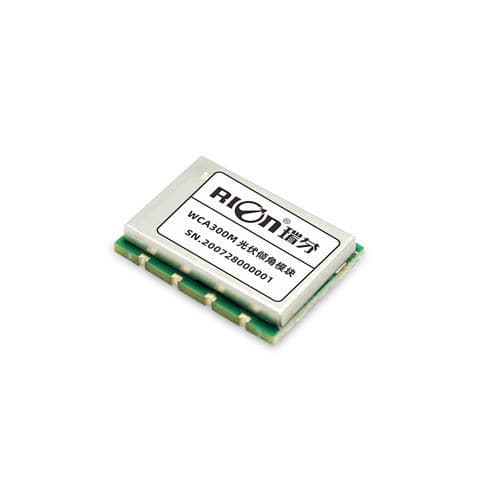

Inclinometro monoassiale WCA300M

TTLMEMSIP67

Panoramica del prodotto
Il RION WCA300M è un modulo di inclinazione a singolo asse progettato per l'integrazione industriale e il posizionamento SMT. Integra un'unità di rilevamento micromeccanica su una piattaforma anti‑disturbi per un funzionamento stabile a lungo termine su un ampio intervallo di temperatura. Ogni modulo è calibrato in fabbrica per ridurre lo zero-bias, gli errori tra assi e la non linearità. L'imballaggio in nastro consente il posizionamento automatico diretto con macchine SMT.

Caratteristiche principali

• Intervallo di misura: 0–360°
• Risoluzione: 0,1°
• Precisione: ±0,2° (a 25 °C)
• Uscita: TTL
• Tensione di alimentazione: DC 3,3–7 V
• Temperatura di esercizio: -40 a +85 °C
• Protezione: IP67
• Imballaggio: nastro per montaggio SMT
• Durata stimata: fino a 10 anni

Ambiti di applicazione

• Controllo di inseguimento per impianti fotovoltaici
• Monitoraggio di ponti
• Monitoraggio binari/rotaie

Parametri

• Modello: WCA300M
• Intervallo di misura (asse singolo): 0–360 °
• Risoluzione: 0,1 °
• Precisione (25 °C): ±0,2 °
• Deriva termica: ±0,02 °/°C (-40 a +85 °C)
• Tempo di risposta (senza filtraggio): 0,1 s
• Deviazione zero: ±0,1 °
• Corrente operativa statica (DC5V): 10 mA
• Tempo di accensione: 1 s
• Tensione operativa: DC 3,3–7 V
• Interfaccia di uscita: TTL
• Carico di uscita: ≥100 MΩ
• Shock: 100 g @ 11 ms, 3 direzioni assiali (mezza sinusoide)
• Anti‑vibrazione: 10 grms, 10–1000 Hz
• MTBF: ≥50000 ore
• Protezione: IP67
• Peso: 30 g

Dimensioni
Dimensioni involucro: L24.5×W19×H4 mm

Note
Imballaggio in nastro per posizionamento automatico SMT. Ogni modulo calibrato per ridurre lo zero-bias, gli errori tra assi e la non linearità. Durata stimata fino a 10 anni.

Specifiche tecniche

• Tipo: modulo inclinometro a singolo asse
• Formato di uscita: TTL
• Range e conformità ambientale: -40 a +85 °C, testato secondo EN61000 / GBT17626
• Imballaggio: nastro per posizionamento SMT diretto
• Applicazioni tipiche: inseguimento PV, monitoraggio strutturale e ferroviario
