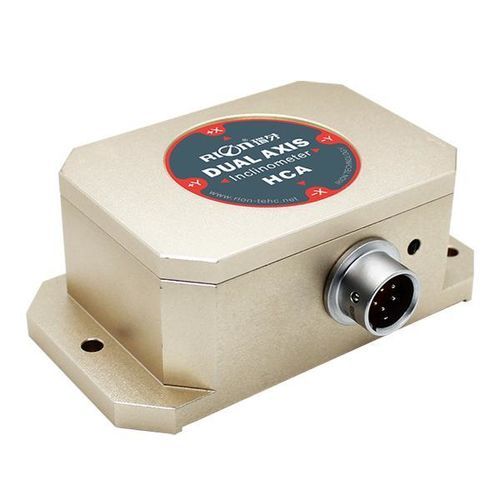

Inclinometro monoassiale HCA series

digitaleCANantivibrazioni

Caratteristiche principali

• Inclinometro monoasse
• Intervalli di misura: ±1° a ±90° (selezionabili)
• Risoluzione: 0,001°
• Tensione di alimentazione: 9–36 V
• Temperatura di esercizio: -40 a +85 °C
• Elevata tolleranza a urti e vibrazioni; protezione IP67
• Uscita CAN2.0A; frequenze di uscita configurabili

Descrizione del prodotto
Il RION HCA516T/HCA526T-CAN2.0A è un inclinometro monoasse ad alta precisione per applicazioni industriali. Integra un convertitore A/D differenziale a 16 bit e cinque algoritmi di filtraggio per misurazioni angolari stabili rispetto all'orizzontale (roll e pitch). Il sensore di temperatura digitale integrato consente la compensazione della deriva termica; l'uscita temperatura è opzionale. L'interfaccia CAN2.0A è configurabile e la risposta in frequenza raggiunge 100 Hz (maggiore risposta personalizzabile). Progettato per funzionare in modo affidabile in ambienti industriali gravosi.

Ambiti di applicazione

• Monitoraggio locomotive ferroviarie
• Misurazione dell'inclinazione su macchine edili
• Monitoraggio inclinazione per applicazioni geologiche
• Attrezzature di perforazione petrolifera
• Rilevamento piattaforma veicoli radar
• Navigazione/assetto di piattaforme di perforazione sotterranea
• Misurazione orientamento basata su inclinazione
• Misura assetto per navigazione marittima
• Applicazioni di spinta condotta (shield pipe jacking)

Dati tecnici (estratto)

• Asse di misura: XY; intervalli selezionabili ±1° a ±90°
• Risoluzione: 0,001°; Accuratezza @25 °C: 0,005° (intervallo minore), 0,01° (intervallo maggiore)
• Stabilità a lungo termine: 0,01° / 0,02° a seconda dell'intervallo
• Coefficiente zero temp. (-40 a 85 °C): ±0,002 °/°C; Coefficiente sensibilità: ≤50 ppm/°C
• Tempo accensione: 0,5 s; Tempo di risposta: 0,02 s
• Frequenze di uscita (config.): 5, 15, 35, 50 Hz; Interfaccia: CAN2.0A
• EMC: conforme a EN61000 e GBT17626; MTBF ≥ 50.000 ore
• Resistenza isolamento ≥ 100 MΩ; Urto: 100 g @11 ms (semi-sinusoidale); Vibrazione: 10 grms, 10–1000 Hz
• Classe di protezione: IP67; Cavo standard: 1 m schermato 4×0,4 mm² con connettore aeronautico; Peso ≤ 210 g (senza cavo)

Dimensioni

• Dimensione scocca: L90 × W59.7 × H34 mm
• Dimensione di installazione: L79 × W29 × H6 mm
• Montaggio: 3 × viti M4

Caratteristiche elettroniche (estratto)

• Tensione di alimentazione: 9–36 V (standard 12/24 V)
• Corrente di lavoro (a vuoto): ~50 mA
• Temperatura di esercizio: -40 a +85 °C; Temperatura di stoccaggio: -40 a +85 °C

Specifiche tecniche

• Serie: HCA516T / HCA526T
• Tipo: sensore di inclinazione con uscita CAN (inclinometro monoasse)
• Asse di misura: XY; Intervalli: ±1° a ±90° (selezionabili)
• Risoluzione: 0,001°; Accuratezza e stabilità come indicato sopra
• Uscita: CAN2.0A; Frequenze configurabili fino a 50 Hz (risposta fino a 100 Hz personalizzabile)
• Alimentazione: 9–36 V; Protezione: IP67; Prestazioni urto/vibrazione secondo i dati tecnici
• Cavo: standard 1 m schermato 4×0,4 mm² con connettore aeronautico
• Peso e fissaggio come indicato nelle Dimensioni
