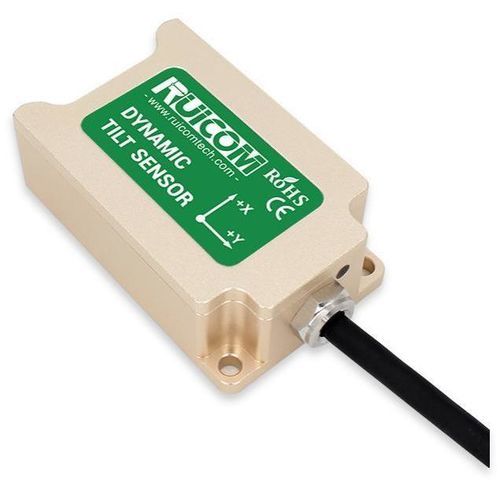

Sensore di inclinazione 2 assi DTS6-A1

XY4-20 mAcon uscita in corrente

Panoramica prodotto
Il DTS6-A1 è un sensore di inclinazione dinamica di grado industriale con uscita in corrente 4–20 mA per il monitoraggio affidabile degli angoli dinamici in ambienti gravosi. Integra un accelerometro a 3 assi e un giroscopio a 3 assi e utilizza un filtro di Kalman a sei assi per calcolare in tempo reale l'assetto dinamico su doppio asse. L'uscita 4–20 mA garantisce elevata immunità ai disturbi e supporta trasmissioni fino a 2000 m, adatta a macchine edili e applicazioni industriali.

Caratteristiche principali

• Intervalli di misura selezionabili: ±1° a ±90° (la tabella include ±10/±30/±60/±90/±180°)
• Uscita: loop di corrente 4–20 mA, 0° = 12 mA
• Misura assetto dinamico su doppio asse (X, Y)
• Elemento sensoristico MEMS: accelerometro 3 assi + giroscopio 3 assi
• Filtro di Kalman a sei assi integrato per calcolo in tempo reale
• Trasmissione a lunga distanza fino a 2000 m
• MCU industriale, PCB protetto, scocca metallica
• Resistente agli urti 100g@11ms (triaxiale) e alle vibrazioni 10grms (10–1000 Hz)
• Compatibilità EMC e soppressione interferenze RF, protezione IP67

Parametri prestazionali
Intervalli di misura: ±1°~±90° selezionabili (tabella: ±10, ±30, ±60, ±90, ±180°)
Asse di misura: X, Y (la maggior parte degli intervalli); X per ±180°
Uscita a zero (0°): 12 mA (tutti gli intervalli)
Risoluzione: 0.01° (±10, ±30); 0.02° (±60); 0.03° (±90); 0.05° (±180)
Precisione dinamica (@25°C): ±0.3° (±10/±30/±60); ±0.5° (±90/±180)
Precisione statica (@25°C): 0.05° (±10/±30); 0.06° (±60); 0.08° (±90); 0.1° (±180)
Stabilità a lungo termine: 0.05° (tutti gli intervalli)
Coefficiente di temperatura zero (-40~85°C): ±0.006 °/°C
Coefficiente di sensibilità termica (-40~85°C): ≤100 ppm/°C
Tempo di avvio: 1.0 s
Tempo di risposta: 0.01 s
Frequenza di risposta: 20–100 Hz
EMC: conforme a EN61000 e GBT17626
Resistenza di isolamento: ≥100 MΩ
Resistenza agli urti: 100g@11ms, triaxiale (semi-seno)
Resistenza alle vibrazioni: 10grms, 10–1000 Hz
Indice di protezione: IP67
Cavo: cavo schermato standard 2 m
Peso: ≤180 g (escluso cavo)

Specifiche tecniche

• Modello: DTS6-A1
• Uscita: loop di corrente 4–20 mA
• Intervalli di misura: ±1°~±90° selezionabili (opzioni ±10/±30/±60/±90/±180°)
• Assi di misura: assetto dinamico doppio asse (X, Y)
• Elemento sensore: MEMS accelerometro 3 assi + giroscopio 3 assi
• Algoritmo: filtro di Kalman a sei assi integrato
• Distanza massima di trasmissione via cavo: 2000 m
• Precisione statica: fino a 0.03° per piccole gamme; tip. 0.05° (@25°C)
• Precisione dinamica: tip. ±0.3° (@25°C)
• Resistenza agli urti: 100g@11ms (triaxiale, semi-seno)
• Resistenza alle vibrazioni: 10grms, 10–1000 Hz
• EMC: conforme EN61000 e GBT17626
• Protezione: IP67
• Riferimento temperatura: -40~85°C
• Cavo standard: 2 m schermato
• Peso: ≤180 g (escluso cavo)
