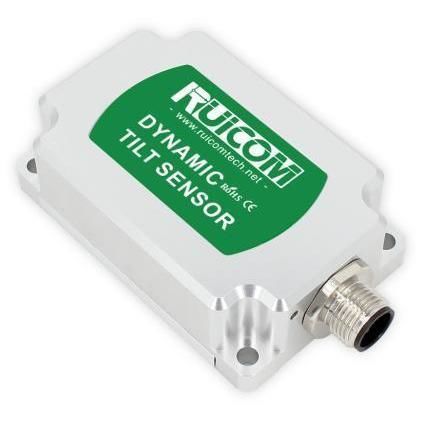

Sensore di inclinazione 3 assi DTS

XYZRS-485RS-232

Panoramica del prodotto
DTS è un sensore dinamico di inclinazione digitale MEMS ad alte prestazioni sviluppato da RUICOM Technology per il monitoraggio di assetti di piattaforme in movimento. Fornisce in tempo reale dati di assetto tridimensionali (rollio, beccheggio, imbardata) in presenza di vibrazioni e movimento mediante la fusione di un accelerometro triassiale e un giroscopio con un filtro di Kalman adattivo. Le interfacce digitali (RS485, RS232, TTL) agevolano l'integrazione di sistema in applicazioni industriali.

Principio di misura e robustezza
Basato su un principio di misura senza contatto, DTS calcola l'assetto senza una superficie di riferimento. L'ADC ad alta precisione integrato e l'unità di compensazione del giroscopio correggono errori non lineari, accoppiamenti ortogonali, deriva termica ed effetti centrifughi, riducendo le deviazioni causate da interferenze di movimento. DTS opera in modalità dinamica e statica, offre elevata immunità EMI e resiste a urti e vibrazioni intensi, adatto ad ambienti gravosi come automazione industriale, macchine edili e trasporto ferroviario.

Caratteristiche principali

• Precisione dinamica ±0,1°
• Precisione statica ±0,05°
• Interfacce: RS485 / RS232 / TTL (opzionale)
• Intervallo di misura: Rollio ±180°, Beccheggio ±90°

Parametri di prestazione (tabella)
DTS | Parametro
Intervallo di misura | Rollio ±180°, Beccheggio ±90°, Azimut ±180°
Asse di misura | Asse X / Asse Y / Asse Z
Risoluzione rollio e beccheggio | 0,01°
Precisione statica rollio/beccheggio @25℃ | ±0,05°
Precisione dinamica (rms) rollio/beccheggio @25℃ | ±0,1°
Giroscopio - Intervallo | ±300°/s
Giroscopio - Stabilità inclinata (media 10s) | 8,5°/h
Giroscopio - Instabilità inclinata (Allan) | 4,5°/h
Giroscopio - Angle Random Walk (Allan) | 0,25°/sqrt(h)
Accelerometro - Intervallo | ±4g / ±16g (opzionale)
Accelerometro - Stabilità inclinata (media 10s) | 0,02 mg
Accelerometro - Instabilità inclinata (Allan) | 0,005 mg
Accelerazione - Velocity Random Walk (Allan) | 0,005 m/s/sqrt(h)
Coefficiente temperatura punto zero @-40–85℃ | ±0,01°/℃
Coefficiente temperatura sensibilità @-40–85℃ | ≤100 ppm/℃
Tempo di accensione | ≤3,5 s
Tempo di risposta | 0,01 s
Protocollo di comunicazione | RS485 / RS232 / TTL (opzionale)
Compatibilità elettromagnetica | Secondo EN61000 e GBT17626
MTBF | ≥98.000 ore
Resistenza di isolamento | ≥100 MΩ
Resistenza agli urti | 100g @ 11 ms, triaxiale (semi-sinusoidale)
Resistenza alle vibrazioni | 10 grms, 10–1000 Hz
Classe di protezione | IP67 / IP68 (opzionale)
Peso | Connettore singolo ≤165 g (escl. cavo); Connettore doppio ≤180 g (escl. cavo)

Specifiche tecniche

• Modello / Serie: DTS
• Intervalli di misura: Rollio ±180°, Beccheggio ±90°, Azimut ±180°
• Assi di misura: X, Y, Z
• Risoluzione (rollio & beccheggio): 0,01°
• Precisione statica @25℃: ±0,05°
• Precisione dinamica (rms) @25℃: ±0,1°
• Intervallo giroscopio: ±300°/s
• Stabilità inclinata giroscopio (media 10s): 8,5°/h
• Instabilità inclinata giroscopio (Allan): 4,5°/h
• Angle Random Walk (Allan): 0,25°/sqrt(h)
• Intervallo accelerometro: ±4g o ±16g (opzionale)
• Stabilità inclinata accelerometro: 0,02 mg
• Instabilità inclinata accelerometro: 0,005 mg
• Velocity Random Walk: 0,005 m/s/sqrt(h)
• Coef. punto zero (-40–85℃): ±0,01°/℃
• Coef. sensibilità (-40–85℃): ≤100 ppm/℃
• Tempo di accensione: ≤3,5 s
• Tempo di risposta: 0,01 s
• Comunicazione: RS485 / RS232 / TTL (opzionale)
• EMC: conforme a EN61000 e GBT17626
• MTBF: ≥98.000 ore
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100g @ 11 ms (triaxiale, semi-sinusoidale)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Protezione: IP67 (standard) / IP68 (opzionale)
• Peso: Connettore singolo ≤165 g (escl. cavo); Connettore doppio ≤180 g (escl. cavo)
