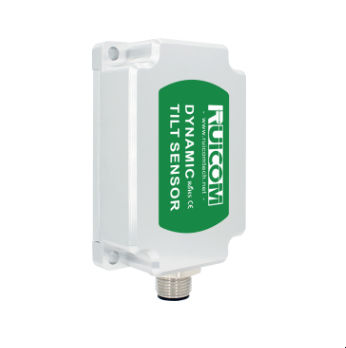

Sensore di inclinazione 2 assi DTS CANOpen

XYCANopenMEMS

Introduzione al prodotto
DTS CANOpen è un sensore di inclinazione dinamico digitale MEMS ad alte prestazioni progettato per il monitoraggio in tempo reale dell'assetto di veicoli in movimento e macchine industriali. Il sensore integra accelerometro triassiale e giroscopio con ADC a 24 bit e fonde dati multi-sorgente mediante un filtro di Kalman adattativo per calcolare con precisione rollio e beccheggio in condizioni dinamiche. Basato su rilevamento MEMS non a contatto, fornisce misure di inclinazione immediate senza calibrazione relativa planare in fase di installazione ed è ottimizzato per misurazioni in presenza di vibrazioni e movimento.

Caratteristiche principali

• Misura a doppio asse: X±180°, Y±90°
• Risoluzione: 0,01° (rollio e beccheggio)
• Precisione dinamica: ±0,1° (RMS) | Precisione statica: ±0,05° @25°C
• IMU a 6 assi integrata (accelerometro triassiale + giroscopio) con ADC 24 bit
• Filtro di Kalman adattativo e compensazione in tempo reale per non linearità, diafonia degli assi, deriva termica e accelerazione centrifuga
• Protocollo di comunicazione CANopen per integrazione nei sistemi di controllo industriale
• Protezione industriale: IP67 / IP68 (opzionale); temperatura d'esercizio -40°C a +85°C
• Elevata resistenza a urti e vibrazioni a banda larga (100g @11ms; 10 grms, 10–1000 Hz)

Parametri di prestazione

• Intervallo di misura: inclinazione X ±180°, Y ±90°
• Assi di misura: X & Y doppio asse
• Risoluzione (rollio & beccheggio): 0,01°
• Precisione statica @25°C (rollio & beccheggio): ±0,05°
• Precisione dinamica (RMS) @25°C: ±0,1°
• Campo giroscopio: ±300 °/s
• Stabilità bias giroscopio (media 10s): 8,5 °/h
• Instabilità bias giroscopio (Allan): 4,5 °/h
• Angle random walk (Allan): 0,25 °/√h
• Intervallo accelerazione: ±4 g (standard) / ±16 g (opzionale)
• Stabilità bias accelerazione (media 10s): 0,02 mg
• Instabilità bias accelerazione (Allan): 0,005 mg
• Velocity random walk (Allan): 0,005 m/s/√h
• Coefficiente temperatura punto zero (-40 a 85°C): ±0,01 °/°C
• Coefficiente temperatura sensibilità (-40 a 85°C): ≤100 ppm/°C
• Tempo di accensione: ≤3,5 s | Tempo di risposta: 0,01 s
• Protocollo di comunicazione: CANopen
• Compatibilità EMC: Secondo EN61000 e GBT17626
• MTBF: ≥98.000 ore
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100g @11ms, triassiale (mezza onda sinusoidale)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Classe di protezione: IP67 / IP68 (opzionale)
• Peso: Connettore singolo ≤165 g (escluso cavo); Connettore doppio ≤180 g (escluso cavo)

Specifiche tecniche

• Modello commerciale: DTS CANOpen
• Intervalli di misura: X ±180°, Y ±90°
• Assi: doppio asse (X & Y)
• Risoluzione: 0,01°
• Precisione statica/dinamica: ±0,05° / ±0,1° @25°C
• Giroscopio: ±300 °/s; stabilità bias 8,5 °/h
• Accelerometro: ±4 g (standard) / ±16 g (opzionale)
• Intervallo di temperatura: -40°C a +85°C
• Interfaccia: CANopen
• Protezione: IP67 / IP68 (opzionale)
• Urti & vibrazioni: 100g @11ms; 10 grms, 10–1000 Hz
• MTBF & EMC: ≥98.000 h; conforme a EN61000 e GBT17626
