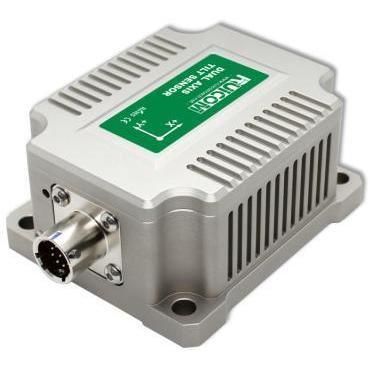

Sensore di inclinazione 2 assi WDS826FL

RS-485RS-232Modbus

Introduzione al prodotto
Il WDS826FL è un sensore di inclinazione dinamico a doppio asse progettato per il monitoraggio del moto e delle vibrazioni a bassa frequenza delle torri eoliche. Offre elevata sensibilità alle basse frequenze e stabilità su ampio intervallo di temperature, permettendo di rilevare con precisione segnali d'inclinazione a variazione lenta in impieghi prolungati. Sono effettuate calibrazione in fabbrica e verifiche di stabilità a lungo termine per garantire prestazioni costanti in condizioni ambientali diverse.

Caratteristiche principali

• Misura di inclinazione su due assi (X, Y)
• Campo di misura ±10° con risoluzione 0,0005°
• Buone caratteristiche a bassa frequenza per segnali a variazione lenta
• Interfacce di uscita: RS485 / RS232 / RS422 (opzionale); supporto MODBUS
• Installazione non a contatto: fissaggio con viti e calcolo automatico dell'angolo orizzontale
• Protezione IP67, elevata resistenza a urti e vibrazioni

Parametri di prestazione

• Modello: WDS826FL
• Campo di misura: ±10°
• Assi: X, Y (doppio asse)
• Risoluzione: 0,0005°
• Precisione (temperatura ambiente): 0,05°
• Coefficiente di temperatura dello zero: 0,0003 °/°C (operativo −40 a 85 °C)
• Coefficiente di sensibilità in funzione della temperatura: ≤50 ppm/°C (operativo −40 a 85 °C)
• Frequenza di risposta: 20 Hz
• Frequenza di uscita (configurabile): 5 / 10 / 25 / 35 / 50 / 100 Hz
• Segnale di uscita: RS485 / RS232 / RS422 (opzionale); MODBUS
• EMC: conforme a EN61000 e GBT17626
• MTBF: ≥98.000 ore
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @ 11 ms, 3 assi (semioscillazione)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Grado di protezione: IP67
• Cavo: cavo schermato standard 1 m con connettore aeronautico, ampia temperatura, resistente all'usura
• Peso: ≤450 g (escluso cavo)

Dimensioni del prodotto
Fare riferimento ai disegni del produttore disponibili nella pagina prodotto per dimensioni dettagliate e raccomandazioni di montaggio.

Specifiche tecniche / Note

• Risoluzione: minima variazione rilevabile nell'intervallo di misura
• Precisione: valore misurato su più punti angolari nell'intervallo a temperatura ambiente
• Coefficiente di temperatura del punto zero: variazione della lettura a zero rispetto alla temperatura ambiente nell'intervallo nominale
• Coefficiente di sensibilità in funzione della temperatura: variazione della lettura a piena scala rispetto alla temperatura ambiente, espressa in ppm/°C
